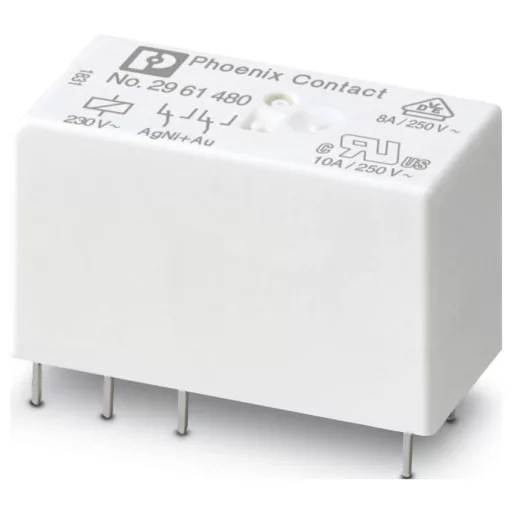

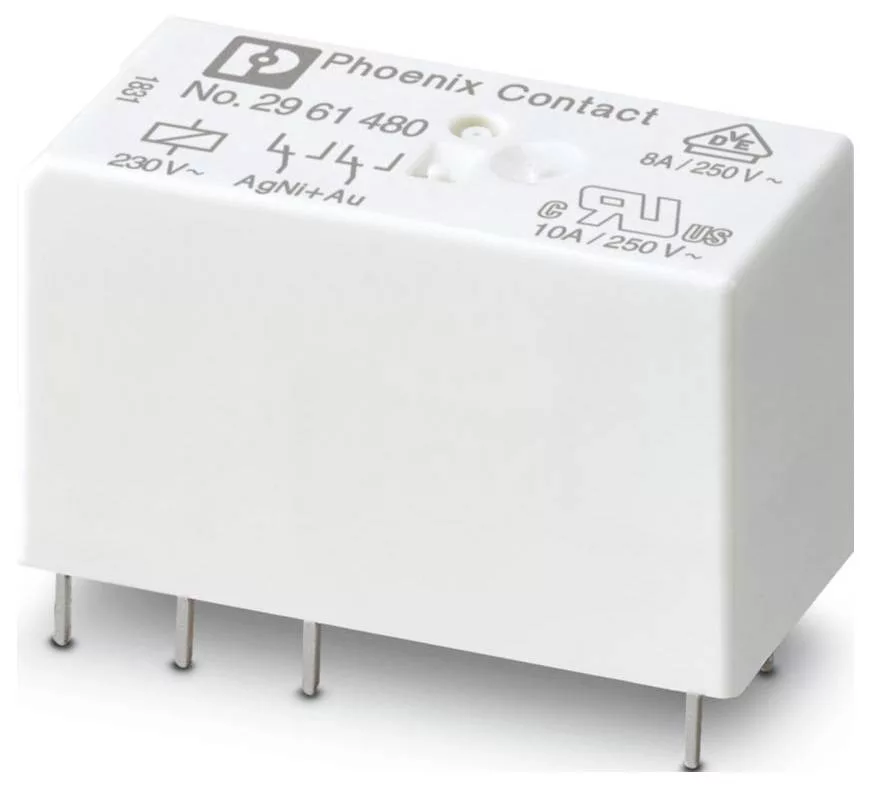

Phoenix Contact REL-MR-230AC/21-21AU Mini relé Névleges feszültség: 230 V/AC 2 váltó 10 db
Egyedi relék
Dugaszolható miniatűr teljesítményrelé, többrétegű aranyozott érintkezővel, 2 váltóérintkező, bemeneti feszültség 230 V AC
Ez a szöveg gépi fordítással készült.
Technical specifications: Csatlakozó: #####Stecken,Forrasztható · Méret, hossz: 15.7 mm · Méret, magasság: 29 mm · Méret, szélesség: 12.7 mm · Névleges feszültség: 230 V/AC · További műszaki adatok: Csatlakozás típusa: Dugós/forrasztós csatlakozás
Szélesség: 12,7 mm
Magasság: 29 mm
Mélység: 15,7 mm
Szín: fehér (RAL 9010)
Környezeti feltételek: Környezeti feltételek
Védelmi osztály: RT III
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: IEC 60664 EN 50178 EN 61810-1
Megjegyzés: A következő értékek akkor érvényesek, ha az aranyréteg sérült.
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezési fok: 3
Tetszés szerinti beépítési pozíció
Azonosítás: ISA-S71.04. G3 Harsh csoport EN 60068-2-60
Maximális teljesítményveszteség névleges körülmények között: 0,69 W
Üzemmód: 100% ED
Bemeneti feszültségtartomány: 179,4 V AC ... 356,5 V AC
Összeszerelési útmutató: térköz nélkül egymás mellé helyezhető (
70 °C ≥ 2,5 mm)
Szennyező gáz teszt: Szennyező gáz teszt
Maximális kapcsolási feszültség: 250 V AC/DC
Maximális bekapcsolási áram: 15 A (300 ms)
Szigetelés: Alapszigetelés
Adatkarbantartási állapot: Adatkarbantartási állapot
Utolsó adatfrissítés dátuma: 2026.01.15.
Névleges bemeneti feszültség UN: 230 V AC
Tipikus bemeneti áram UN esetén: 3 mA (50 Hz-en) 2,5 mA (60 Hz-en)
Érintkezőkonfiguráció: 2 váltóérintkező
Maximális folyamatos áram: 8 A
Kapcsolás: Kapcsolás
A készlet tartalma: 2903327 RIF-1-RPT-LV-230AC/2X21AU
Mechanikai élettartam: 1 x 10⁷ kapcsolási ciklus
Vizsgálófeszültség (tekercselés/érintkező): 5 kV AC (50 Hz, 1 perc)
Kórokozó oldal: Kórokozó oldal
A hajtás kapcsolási viselkedése: monostabil
Meghajtás (polaritás): nem polarizált
Tipikus válaszidő: 3 ms ... 12 ms (fázisfüggő)
Tekercs ellenállása: 32500 Ω ±15% (20 °C-on)
Kapcsolóérintkező típusa: Egyszeres érintkező
Érintkező anyaga: AgNi
Minimális kapcsolási feszültség: 5 V (10 mA-nél)
Minimális kapcsolási áram: 10 mA (5 V-on)
Maximális kapcsolási teljesítmény (ohmos terhelés): 190 W (24 V DC) 85 W (48 V DC) 60 W (60 V DC) 44 W (110 V DC) 60 W (220 V DC) 2000 VA (250 V AC)
Kapcsolási kapacitás: 2 A (24 V, DC13) 0,2 A (110 V, DC13) 0,2 A (250 V, DC13) 2 A (24 V, AC15) 2 A (120 V, AC15) 2 A (250 V, AC15)
Elektromos élettartam: lásd az ábrát
Vizsgálófeszültség (érintkező/érintkező): 2,5 kV AC (50 Hz, 1 perc)
Vizsgálófeszültség (nyitott érintkező): 1 kV (50 Hz, 1 perc)
Hálózati frekvencia: 50/60 Hz
Tipikus relapszusidő-tartomány: 2 ms ... 9 ms (fázisfüggő)
Váltás: amikor az aranyréteg megsemmisül: Váltás: amikor az aranyréteg megsemmisül · Védelmi típus: RT III · Érintkező típus: 2 váltó · Érintkezőanyag: AgNi kemény aranyozott
