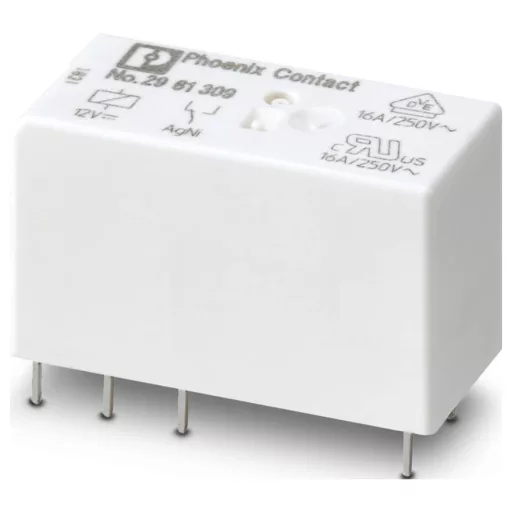

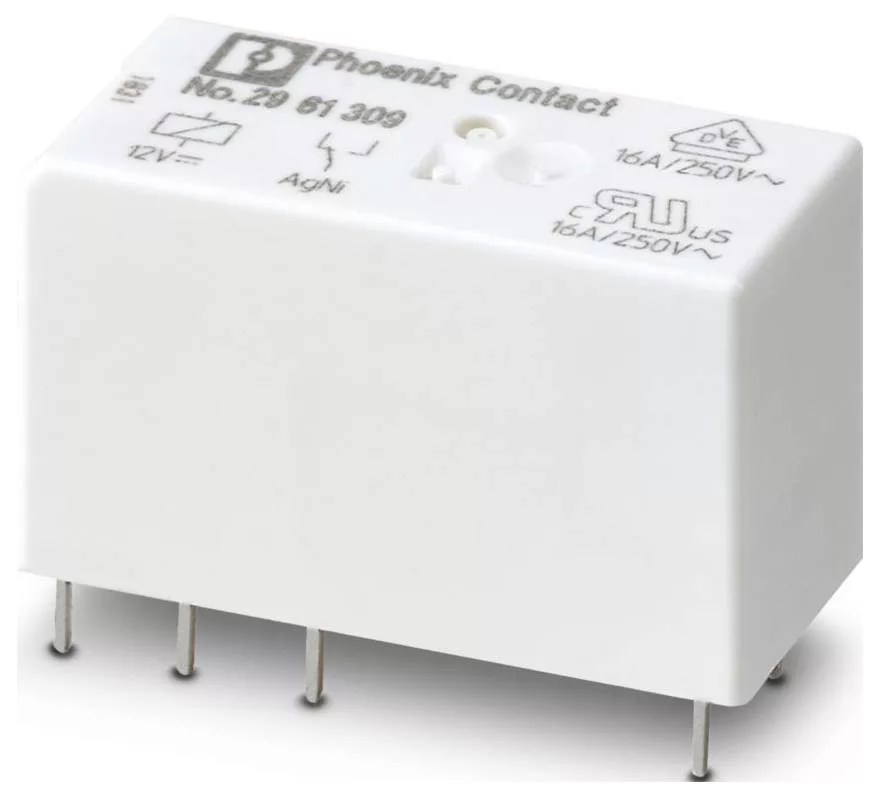

Phoenix Contact REL-MR- 12DC/21HC Mini relé Névleges feszültség: 12 V/DC 1 váltó 10 db
Egyedi relék
Dugaszolható miniatűr teljesítményrelé, teljesítményérintkezővel nagy folyamatos áramokhoz, 1 váltóérintkező, bemeneti feszültség 12 V DC
Ez a szöveg gépi fordítással készült.
Technical specifications: Csatlakozó: #####Stecken,Forrasztható · Méret, hossz: 15.7 mm · Méret, magasság: 29 mm · Méret, szélesség: 12.7 mm · Névleges feszültség: 12 V/DC · További műszaki adatok: Csatlakozás típusa: Dugós/forrasztós csatlakozás
Szélesség: 12,7 mm
Magasság: 29 mm
Mélység: 15,7 mm
Szín: fehér (RAL 9010)
Környezeti feltételek: Környezeti feltételek
Védelmi osztály: RT II
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: IEC 60664 EN 50178 EN 61810-1
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezési fok: 3
Tetszés szerinti beépítési pozíció
Azonosítás: ISA-S71.04. G3 Harsh csoport EN 60068-2-60
Maximális teljesítményveszteség névleges körülmények között: 0,4 W
Üzemmód: 100% ED
Bemeneti feszültségtartomány: 7,8 V DC ... 28,8 V egyenáram
Összeszerelési útmutató: sorba helyezhető térköz nélkül (
70 °C ≥ 2,5 mm)
Szennyező gáz teszt: Szennyező gáz teszt
Maximális kapcsolási feszültség: 250 V AC/DC
Maximális bekapcsolási áram: 50 A (20 ms)
Adatkarbantartási állapot: Adatkarbantartási állapot
Utolsó adatfrissítés dátuma: 2026.01.15.
Névleges bemeneti feszültség UN: 12 V DC
Bemeneti feszültségtartomány az UN-hez viszonyítva: lásd az ábrát
Tipikus bemeneti áram UN esetén: 33 mA
Érintkező konfiguráció: 1 váltóérintkező
Maximális folyamatos áram: 16 A
Kapcsolás: Kapcsolás
A készlet tartalma: 2906224 RIF-1-RPT-LDP-12DC/1X21
Mechanikai élettartam: 3 x 10⁷ kapcsolási ciklus
Vizsgálófeszültség (tekercs/érintkező): 5 kV AC (50 Hz, 1 perc, tekercs/érintkező)
Kórokozó oldal: Kórokozó oldal
A hajtás kapcsolási viselkedése: monostabil
Meghajtás (polaritás): nem polarizált
Tipikus válaszidő: 7 ms
Tipikus relapszusidő: 3 ms
Tekercs ellenállása: 360 Ω ±10% (20 °C-on)
Kapcsolóérintkező típusa: Egyszeres érintkező
Érintkező anyaga: AgNi
Minimális kapcsolási feszültség: 12 V (10 mA-nél)
Minimális kapcsolási áram: 10 mA (12 V-on)
Maximális kapcsolási teljesítmény (ohmos terhelés): 384 W (24 V DC) 58 W (48 V DC) 48 W (60 V DC) 50 W (110 V DC) 80 W (220 V DC) 4000 VA (250 V AC)
Kapcsolási kapacitás: 2 A (24 V, DC13) 0,2 A (110 V, DC13) 0,2 A (250 V, DC13) 6 A (24 V, AC15) 6 A (120 V, AC15) 6 A (250 V, AC15)
Elektromos élettartam: lásd az ábrát
Motorterhelés az UL 508 szerint: 1/2 LE, 120 V AC (nyitási érintkező) 1 LE, 240 V AC (nyitási érintkező) 1/3 LE, 120 V AC (zárási érintkező) 3/4 LE, 240 V AC (zárási érintkező) 1/4 LE, 200 ... 250 V AC · Védelmi típus: Relé védelmi típus RT II · Érintkező típus: 1 váltó · Érintkezőanyag: AgNi
