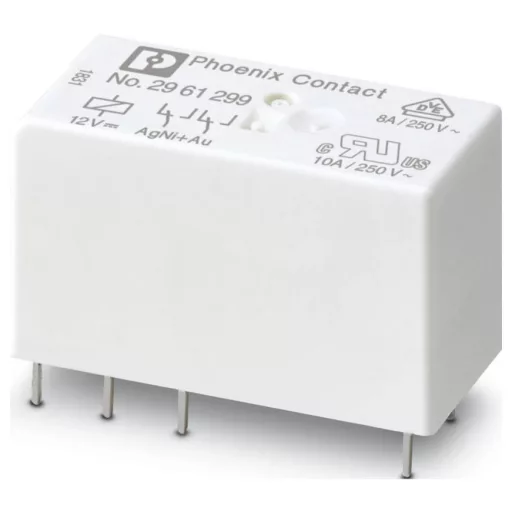

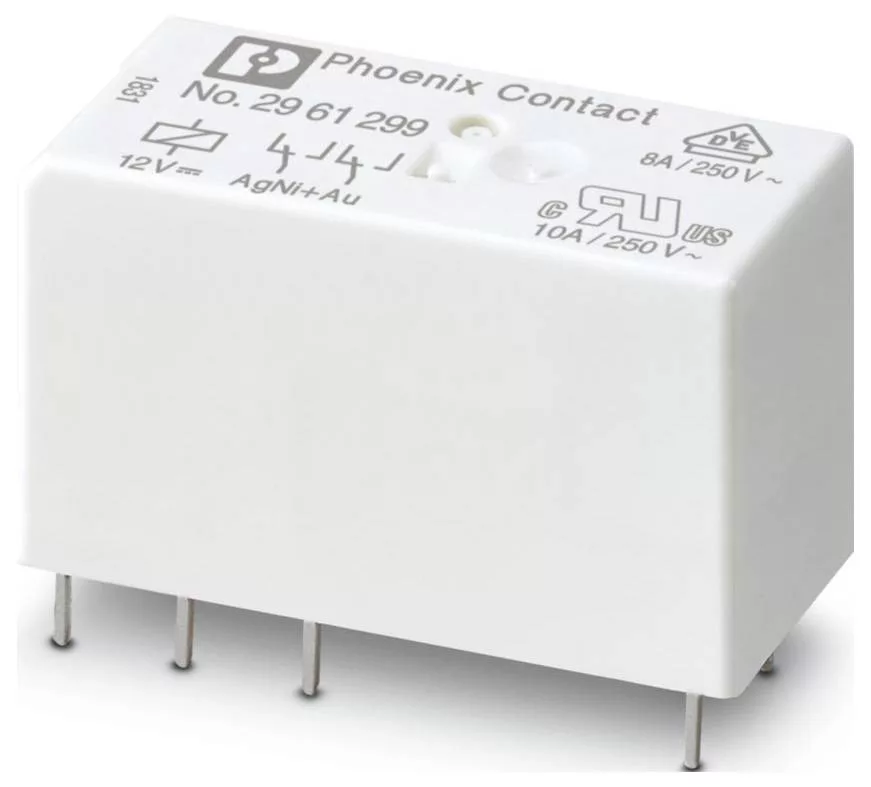

Phoenix Contact REL-MR- 12DC/21-21AU Mini relé Névleges feszültség: 12 V/DC 2 váltó 10 db
Egyedi relék
Dugaszolható miniatűr teljesítményrelé, többrétegű aranyozott érintkezővel, 2 váltóérintkező, bemeneti feszültség 12 V DC
Ez a szöveg gépi fordítással készült.
Technical specifications: Csatlakozó: #####Stecken,Forrasztható · Méret, hossz: 15.7 mm · Méret, magasság: 29 mm · Méret, szélesség: 12.7 mm · Névleges feszültség: 12 V/DC · További műszaki adatok: Csatlakozás típusa: Dugós/forrasztós csatlakozás
Szélesség: 12,7 mm
Magasság: 29 mm
Mélység: 15,7 mm
Szín: fehér (RAL 9010)
Környezeti feltételek: Környezeti feltételek
Védelmi osztály: RT III
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: IEC 60664 EN 50178 EN 61810-1
Megjegyzés: A következő értékek akkor érvényesek, ha az aranyréteg sérült.
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezési fok: 3
Tetszés szerinti beépítési pozíció
Azonosítás: ISA-S71.04. G3 Harsh csoport EN 60068-2-60
Maximális teljesítményveszteség névleges körülmények között: 0,4 W
Üzemmód: 100% ED
Bemeneti feszültségtartomány: 7,8 V DC ... 29,76 V DC
Összeszerelési útmutató: térköz nélkül egymás mellé helyezhető (
70 °C ≥ 2,5 mm)
Szennyező gáz teszt: Szennyező gáz teszt
Maximális kapcsolási feszültség: 250 V
Maximális bekapcsolási áram: 15 A (300 ms)
Szigetelés: Alapszigetelés
Adatkarbantartási állapot: Adatkarbantartási állapot
Utolsó adatfrissítés dátuma: 2025.09.05.
Névleges bemeneti feszültség UN: 12 V DC
Tipikus bemeneti áram UN esetén: 33 mA
Érintkezőkonfiguráció: 2 váltóérintkező
Maximális folyamatos áram: 8 A
Kapcsolás: Kapcsolás
Mechanikai élettartam: 3 x 10⁷ kapcsolási ciklus
Vizsgálófeszültség (tekercselés/érintkező): 5 kV AC (50 Hz, 1 perc)
Kórokozó oldal: Kórokozó oldal
A hajtás kapcsolási viselkedése: monostabil
Meghajtás (polaritás): nem polarizált
Tipikus válaszidő: 7 ms
Tipikus relapszusidő: 3 ms
Tekercs ellenállása: 360 Ω ±10% (20 °C-on)
Kapcsolóérintkező típusa: Egyszeres érintkező
Érintkező anyaga: AgNi
Minimális kapcsolási feszültség: 5 V (10 mA-nél)
Minimális kapcsolási áram: 10 mA (5 V-on)
Maximális kapcsolási teljesítmény (ohmos terhelés): 190 W (24 V DC) 85 W (48 V DC) 60 W (60 V DC) 44 W (110 V DC) 60 W (220 V DC) 2000 VA (250 V AC)
Minimális kapcsolási teljesítmény: 0,12 W
Kapcsolási kapacitás: 2 A (24 V, DC13) 0,2 A (110 V, DC13) 0,2 A (250 V, DC13) 2 A (24 V, AC15) 2 A (120 V, AC15) 2 A (250 V, AC15)
Elektromos élettartam: lásd az ábrát
Vizsgálófeszültség (érintkező/érintkező): 2,5 kV AC (50 Hz, 1 perc)
Vizsgálófeszültség (nyitott érintkező): 1 kV (50 Hz, 1 perc)
Váltás: amikor az aranyréteg megsemmisül: Váltás: amikor az aranyréteg megsemmisül · Védelmi típus: RT III · Érintkező típus: 2 váltó · Érintkezőanyag: AgNi kemény aranyozott
