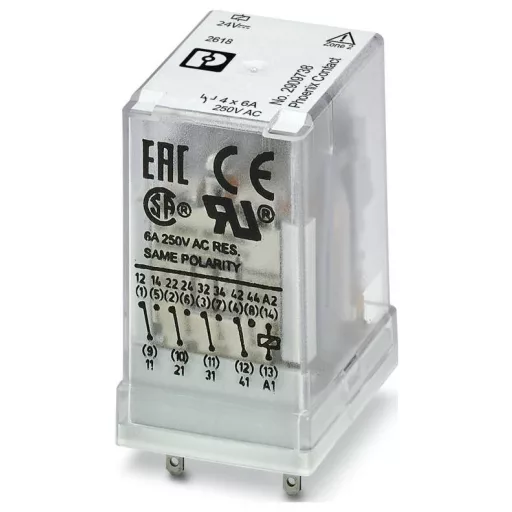

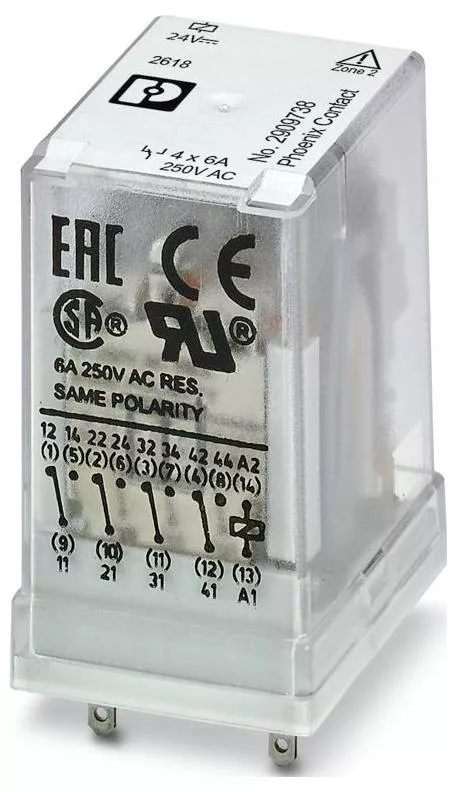

Phoenix Contact REL-IR4/24DC/4X21/EX Ipari relé Névleges feszültség: 24 V/DC 4 váltó 1 db
Egyedi relék
Dugaszolható ipari relé, RT III tömített, erősáramú érintkezőkkel, 4 váltóérintkező, mechanikus kapcsolási helyzetjelző, polaritás: polarizációmentes, bemeneti feszültség: 24 V DC, RIF-2.../EX aljzatokkal együtt ATEX/IECEx (2. zóna) és Ex-zóna I. osztály, 2. div. szerint jóváhagyva.
Ez a szöveg gépi fordítással készült.
Technical specifications: Csatlakozó: Dugaszolós csatlakozó · Méret, hossz: 35.6 mm · Méret, magasság: 27.5 mm · Méret, szélesség: 21.2 mm · Névleges feszültség: 24 V/DC · További műszaki adatok: Csatlakozás típusa: Dugaszoló csatlakozó
Szélesség: 21,2 mm
Magasság: 27,5 mm
Mélység: 35,6 mm
Környezeti feltételek: Környezeti feltételek
Védelmi osztály: RT III
Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: IEC 60664 IEC 61810
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Tetszés szerinti beépítési pozíció
Azonosítás: ISA-S71.04. G3 Harsh csoport EN 60068-2-60
Maximális teljesítményveszteség névleges körülmények között: 0,91 W
Üzemmód: 100% ED
Bemeneti feszültségtartomány: 18,7 V DC ... 46,8 V egyenáram
Szennyező gáz teszt: Szennyező gáz teszt
Maximális kapcsolási feszültség: 250 V AC/DC
Maximális bekapcsolási áram: 16 A (20 ms, nyitó érintkező) 12 A (4 s, nyitó érintkező)
Szigetelés: Alapszigetelés
Adatkarbantartási állapot: Adatkarbantartási állapot
Utolsó adatfrissítés dátuma: 2026.01.15.
Névleges bemeneti feszültség UN: 24 V DC
Bemeneti feszültségtartomány az UN-hez viszonyítva: lásd az ábrát
Tipikus bemeneti áram UN esetén: 38 mA
Érintkezőkonfiguráció: 4 váltó
Maximális folyamatos áram: 6 A
Névleges szigetelési feszültség: 250 V AC
Méretezett feszültséglökés 2,5 kV
Kapcsolás: Kapcsolás
A készlet tartalma: 2909741 RIF-2-RPT-LDP-24DC/4X21/EX
Mechanikai élettartam: kb. 1 x 10⁷ kapcsolási ciklus
Vizsgálófeszültség (tekercs/érintkező): 2,5 kVrms (50 Hz, 1 perc, tekercs/érintkező)
Kórokozó oldal: Kórokozó oldal
A hajtás kapcsolási viselkedése: monostabil
Meghajtás (polaritás): nem polarizált
Tipikus válaszidő: 13 ms
Tipikus relapszusidő: 3 ms
Kapcsolóérintkező típusa: Egyszeres érintkező
Érintkező anyaga: AgNi
Minimális kapcsolási feszültség: 5 V (24 mA-nél)
Minimális kapcsolási áram: 5 mA (24 V-on)
Maximális kapcsolási teljesítmény (ohmos terhelés): 144 W (24 V DC) 124 W (48 V DC) 108 W (60 V DC) 52 W (110 V DC) 48 W (220 V DC) 1500 VA (250 V AC)
Minimális kapcsolási teljesítmény: 0,12 W
Kapcsolási kapacitás: 2 A (24 V-on, DC13) 1 A (230 V-on, AC15)
Motorterhelés az UL 508 szerint: 1/3 LE, 240 V AC
Tesztfeszültség (átkapcsolás/átkapcsolás): 2,5 kVrms (50 Hz, 1 perc, átkapcsolás/átkapcsolás) · Védelmi típus: RT III · Érintkező típus: 4 váltó · Érintkezőanyag: AgNi
