PCE Instruments
PCE-OC 6
Digitális oszcilloszkóp
100 MHz
1 GSa/s
30 kpts
240000 Bit
Kézi készülék
1 db
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. PCE-OC 6

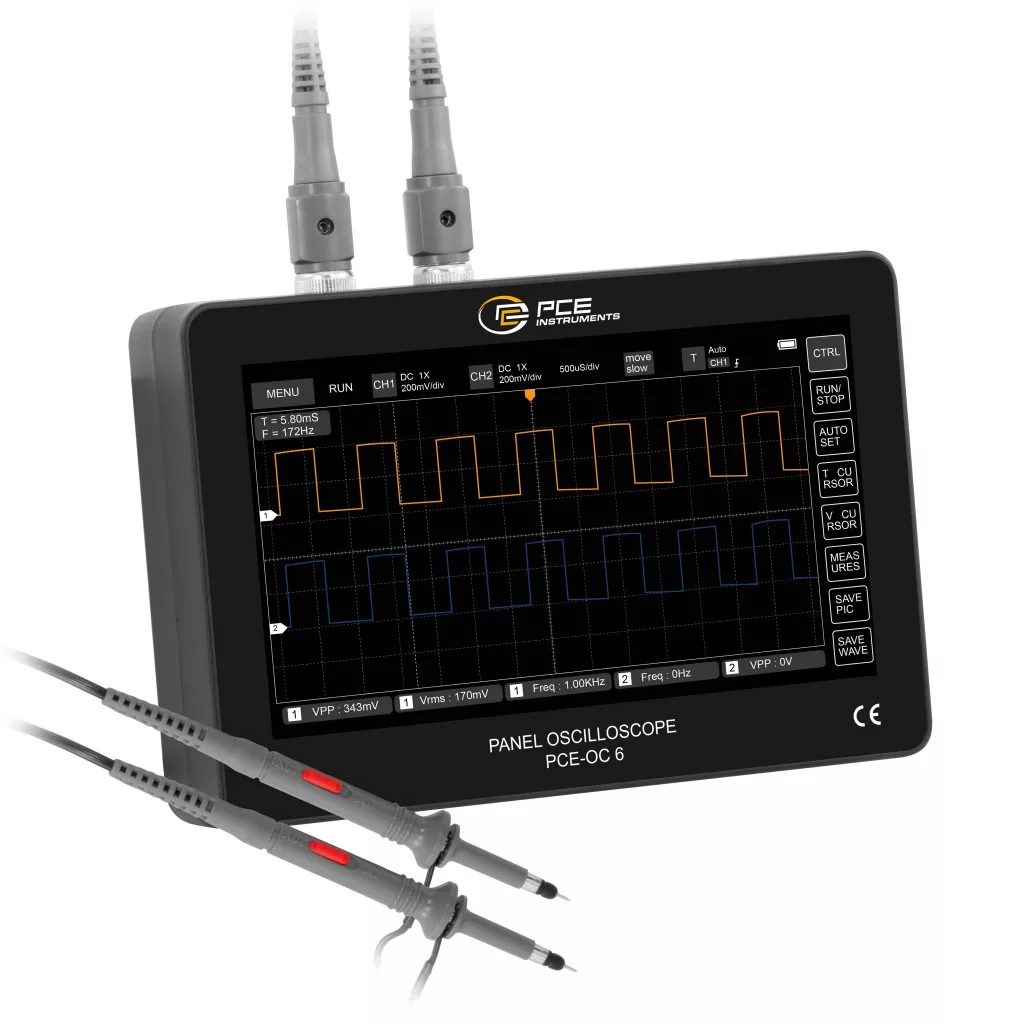

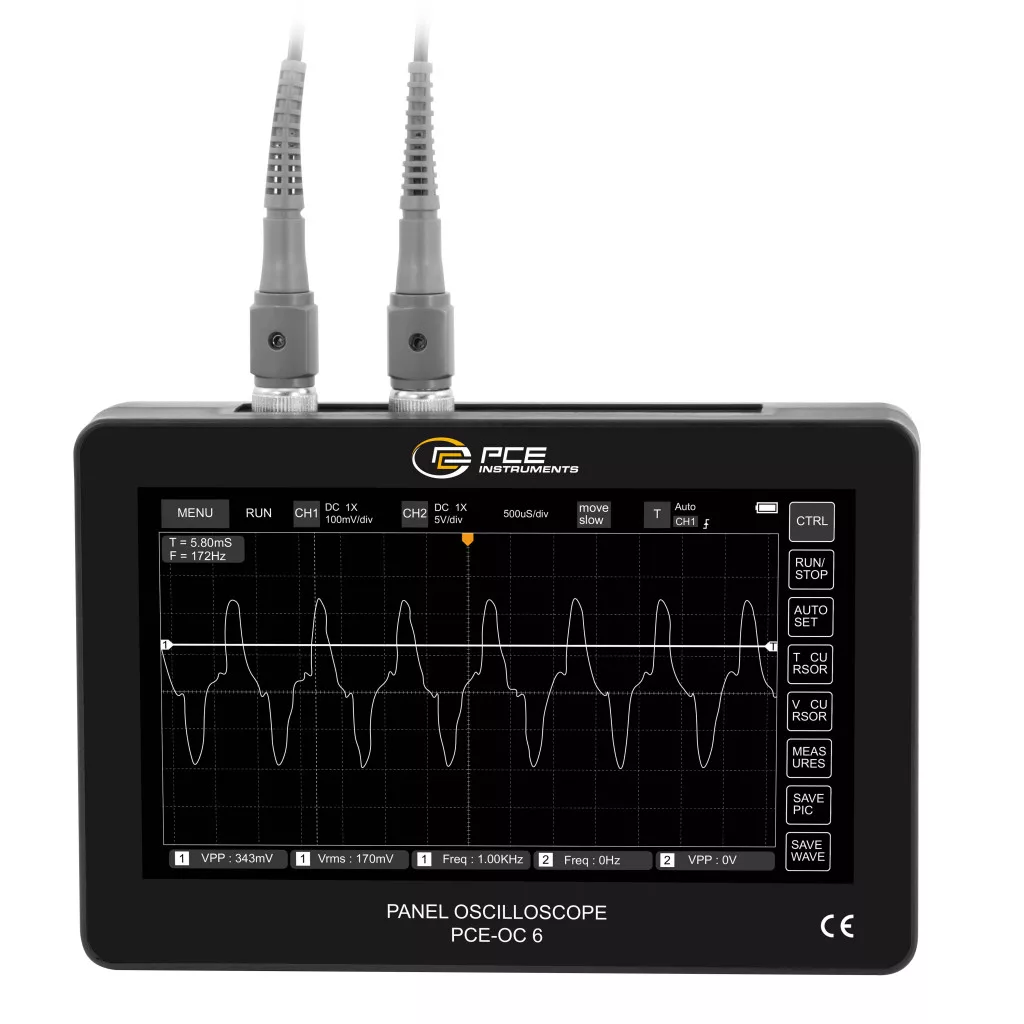

2 csatornás kézi oszcilloszkóp
1 GSa/s mintavételi frekvencia (1X=5 MHz, 10X=100 MHz)
Feszültségtartomány: 0 ... 400 V
Állítható ravasz
Képernyőkép exportálása USB-n keresztül
7 hüvelykes TFT-LCD érintőképernyő
6000 mAh-s akkumulátor
Ez a modern oszcilloszkóp akár 1 GSa/s valós idejű mintavételi sebességgel és csatornánként 100 MHz analóg sávszélességgel büszkélkedhet. Ideálisan alkalmas mind periodikus analóg, mind aperiodikus digitális jelek pontos rögzítésére. A 7 hüvelykes, 800 × 480 pixeles felbontású színes TFT-LCD érintőképernyőnek köszönhetően az oszcilloszkóp intuitív módon kezelhető. Vékony és könnyű kialakításának köszönhetően különösen mobilis és rugalmasan használható.
Az oszcilloszkóp teljes triggerfunkciókat (egyszeres/normál/automatikus) és egy kényelmes, egygombos automatikus beállítási funkciót kínál a jelek gyors beállításához. Az integrált nagyfeszültségű védelmi modul a mérések során a biztonságot akár 400 V folyamatos feszültség elviselésével biztosítja. A hatékony hullámforma-képkezelő olyan funkciókat is lehetővé tesz, mint a miniatűr nézet, a részletes nézet, az oldalváltás, a nagyítás és a pásztázás. Ezenkívül Lissajous grafikon kijelző is rendelkezésre áll az amplitúdó-, frekvencia- és fázisanalízishez, valamint FFT nézet a harmonikusok vizsgálatához. A nagy teljesítményű, 6000 mAh-s lítium akkumulátor akár négy óra folyamatos működést tesz lehetővé. Ezáltal az oszcilloszkóp ideális mobil használatra. 1 GB belső tárhellyel akár 1000 képernyőkép és ugyanennyi hullámforma adatkészlet menthető. Az adatok fájlként átvihetők számítógépre az USB-C interfészen keresztül.
A csomag két 100 MHz-es szondát és tartozékokat, valamint egy adatkábellel ellátott tápegységet tartalmaz. Ezért az oszcilloszkóp tökéletes áramkörökben, tápegységekben vagy vezérlőegységekben fellépő jelzavarok elemzésére és diagnosztizálására, valamint elektronikus alkatrészek fejlesztésében.
Ez a szöveg gépi fordítással készült.
Technical specifications: Analóg bemenetek száma (max.): 2 · Bemeneti feszültség: 400 V · Bemeneti impedancia: 1 mΩ · Bemeneti kapcsolás: DC csatolás · Csatlakozók (építőelemek): Hálózati dugó,#####USB-C · Felbontás: 240000 Bit · Függőleges eltérítés: 50 … 500000 mV · Időbázis tartomány: 10 ns … 50 s · Kalibrált: Gyári standard (tanúsítvány nélkül) · Kijelző: 3 ns/Div · Kijelző típus/felbontás: 800x480 Pixel · Képernyőméret: 7 Zoll · Memóriamélység/csatorna: 30 kpts · Mintavételezési ráta/csatorna: 1 GSa/s · Méret, hossz: 182 mm · Méret, magasság: 38 mm · Méret, szélesség: 121 mm · Oszcilloszkóp jellemzők: Kézi készülék · Sávszélesség: 100 MHz · Súly: 606 g · További műszaki adatok: Oszcilloszkóp specifikációi
Csatornák száma: 2
Sávszélesség 100 MHz
Frekvencia pontosság 0,01%
Mintavételezési ráta 1 GSa/s
Memóriamélység 240 kbit
Bemeneti impedancia 1 MΩ
Szonda tényezők 1x, 10x
Max. bemenő feszültség: 400 V
Időalap 10 ns ... 50 mp
Függőleges érzékenység 50 mV ... 500 V
Emelkedési idő 3 ns
DC erősítés pontossága ±2%
Általános műszaki adatok
Kijelző típusa: TFT érintőképernyő
Kijelző mérete 7 hüvelyk
Kijelző felbontása 800x480 pixel
Adathordozó Belső tároló
Tárolókapacitás: 1 GB
Csak tárolási információk képernyőképe
Működési idő 4 óra
Menü nyelve: angol (Egyesült Királyság), angol (Amerikai Egyesült Államok)
Védettségi osztály (eszköz) IP20
Tápegység 5 V DC (hálózati adapter mellékelve)
Dugó típusa: Eurodugó
Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső lítium-ion akkumulátor
Kapacitás: 6000 mAh
Üzemeltetési feltételek 0 ... 50 °C, 0 ... 90 % rel. páratartalom
Tárolási feltételek 0 ... 50 °C, 0 ... 90 % rel. páratartalom
Méretek (H x Sz x M) 182 x 121 x 38 mm
Súly: 606 g · Tápellátás: 5 V/DC
Package contents: 1 x PCE-OC 6 oszcilloszkóp
2 db oszcilloszkóp szonda
2 db kiegészítő szonda
1 db USB-C kábel
1 db 5 V 2 A tápegység
Használati útmutató
