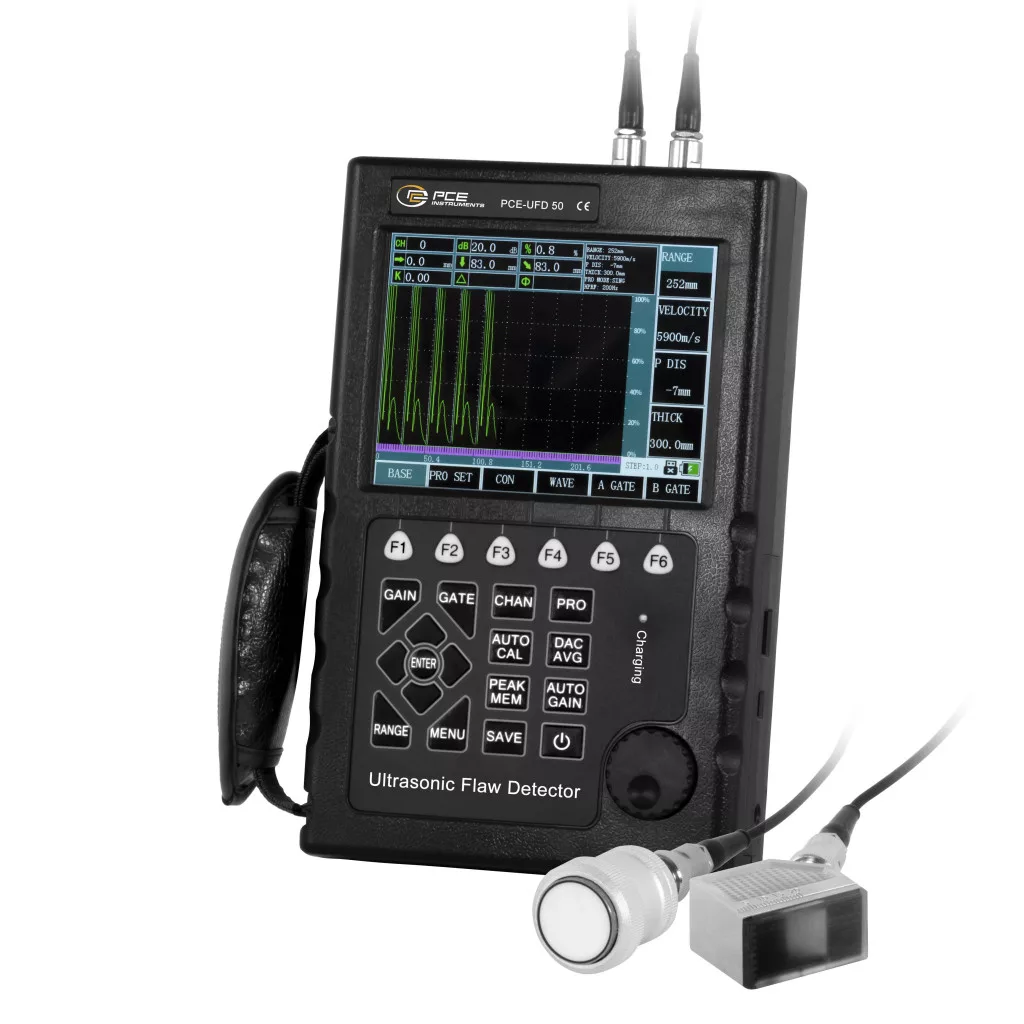

PCE Instruments repedésvizsgáló PCE-UFD |. AVG funkciók |
SZAKMAI. KALIBRÁLT. FELSZERELÉS. DB UFD 50
Egy vagy két szonda mérés
Értékelési módszerek AVG és DAC
Hangsebesség 1000... 15000 m/s
Kis súly
TFT színes kijelző
USB interfész és szoftver
Akár 100 adatkészlet tárolása
Az ultrahangos repedésvizsgáló készülék roncsolásmentes anyagvizsgálatra szolgál. Az ultrahangos repedésérzékelővel végzett tesztelés során ultrahanghullámokat küldenek át a vizsgált tárgyon egy tesztfej segítségével. Az ultrahang visszaverődik és szétszóródik a különböző anyagok közötti határfelületeken, amelyek sűrűsége és hullámimpedanciája nem egyenlő. Az ultrahang vizsgálati tárgyon való áthaladási idejének meghatározása után az ultrahangos vizsgálóberendezés segítségével a hegesztési varratok ellenőrizhetők, falvastagságok mérhetők és az alkatrészhibák lokalizálhatók.
A 0,5 ... 20 MHz közötti állítható frekvenciákkal és 1000 ... 15 000 m/s hangsebességgel a 0 ... 10 000 mm közötti tartományban acélban végezhetők mérések. A DAC és AVG kiértékelési módszerek, a kijelző és a szonda késleltetése, a csillapítási és erősítési funkciók, az exportálási és jelentéskészítési funkciók, valamint számos egyéb beállítási lehetőség jelentősen megkönnyíti az ultrahangos repedésérzékelővel végzett roncsolásmentes anyagvizsgálatot. A tesztkészülék rendelkezik egy videofelvétellel a képernyőről. A szoftver ezután használható az adatok eléréséhez és jelentés készítéséhez. A beállítási paraméterek a forgókerékkel módosíthatók. Az 5,7 hüvelykes színes kijelző egyértelműen mutatja a teszteredményeket.
Az ultrahangos repedésvizsgáló készülék egy nagy teljesítményű mérőeszköz, amelyet megfelelő vizsgálatokhoz terveztek. A robusztus és ergonomikus kialakítás lehetővé teszi az ipari körülmények között történő használatát. A mindössze 1,1 kg súlyú ultrahangos repedésérzékelő nem csak asztali eszközként használható, hanem mobil használatra is alkalmas.
Ez a szöveg gépi fordítással készült.
Equipment: roncsolásmentes anyagvizsgálat
Képernyőtartalom videófelvétele
Integrált DAC és AVG funkciók
A-képes ábrázolás
Technical specifications: Csatlakozók (építőelemek): Mini USB,USB-Host · Durometer features: #####inkl. Datenlogger · Kalibrált: Gyári standard (tanúsítvány nélkül) · Méret, hossz: 160 mm · Méret, magasság: 50 mm · Méret, szélesség: 160 mm · További műszaki adatok: anyagvastagság
Mérési tartomány 0... 10000 mm
Felbontás 1 mm
Lendületváltás
Mérési tartomány -20 ... +999,9 µs
Felbontás 0,1 µs
Lendületváltás
Mérési tartomány 1000... 3400 µs
Felbontás 1 µs
Általános műszaki adatok
Mérési funkciók impulzus-visszhang, küldés-vétel
Mértékegységek mm
Frekvencia 0,5... 20 MHz
Kijelző típusa TFT színes kijelző
Kijelző mérete 5,7 hüvelyk
Tárolóeszköz Belső memória
Tárolókapacitás 100 paraméter

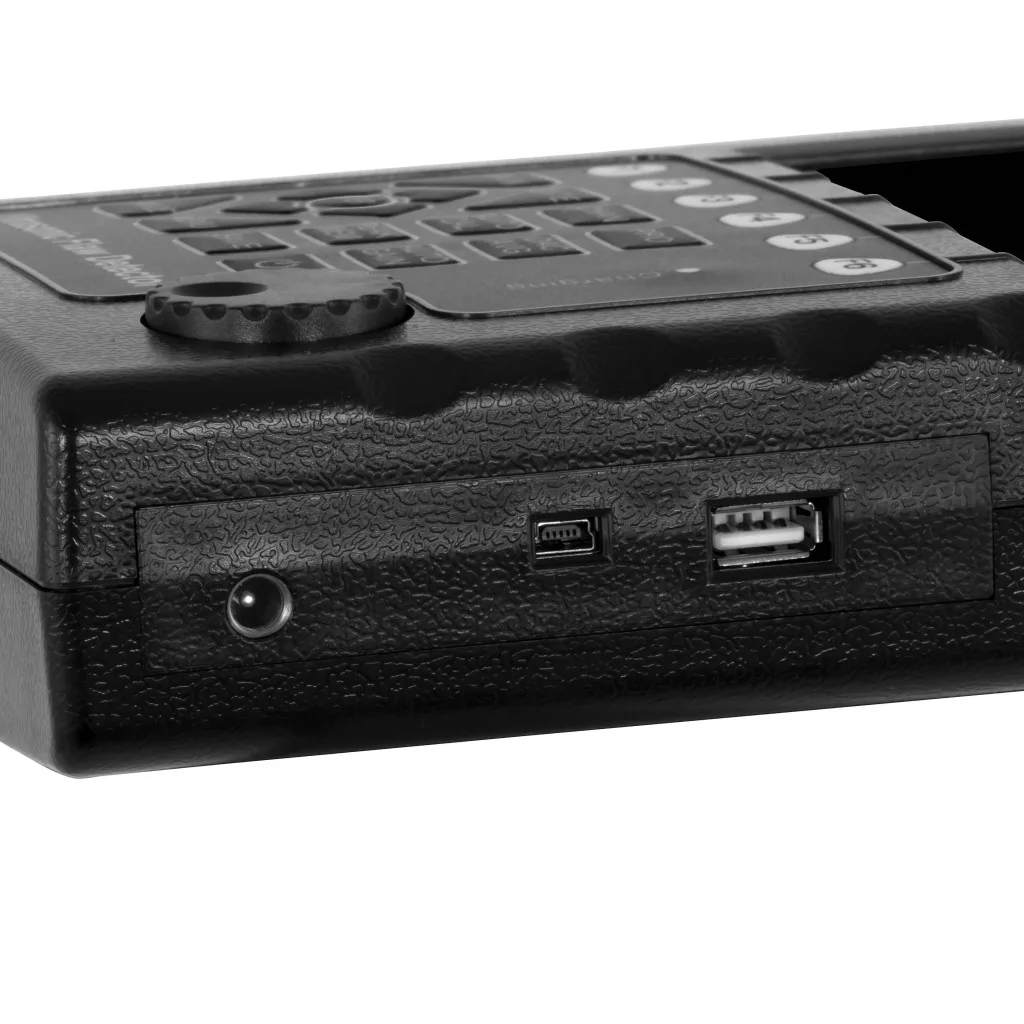

Interfész Mini-USB, USB-A
Ultrahangos érzékelő
Erősítési tartomány 130 dB
Hangsebesség állítható 1000... 15000 m/s
Menü nyelve angol (USA), kínai
Védettségi osztály (készülék) IP30
Tápfeszültség 12,6 V / 2 A
Dugó típusú földelő érintkező dugó
Súly: 1130 g
Üzemi feltételek -10 ... 50°C, 20... 90 % r.légn.
Tárolási feltételek -10 ... 50°C, 20... 90 % r.légn.
Kapacitás: 3600 mAh
Méretek (H x Sz x Ma) 240 x 160 x 50 mm · Túlfeszültség kategória: Ultrahangos keménységmérő
Package contents: 1 x ultrahangos repedésvizsgáló PCE-UFD 50
1 x függőleges vizsgálófej
1 x szögmérő fej
2 db próbafej kábel kb. 1 m
1 x tápegység 12,6V/2A
1 x IEC kábel
1 db hordtáska
Használati útmutató
