SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-EVSE 310
Mérőcsatlakozó adapter fali dobozokhoz
Járműszimuláció
Kábel szimuláció
CP kimenet és hálózati aljzat mérési célokra
szállítótáskával együtt
PE elővizsgálat
A Proximity Pilot PP és a Control Pilot CP állapota
Az „E” CP hiba és a PE hiba szimulációja

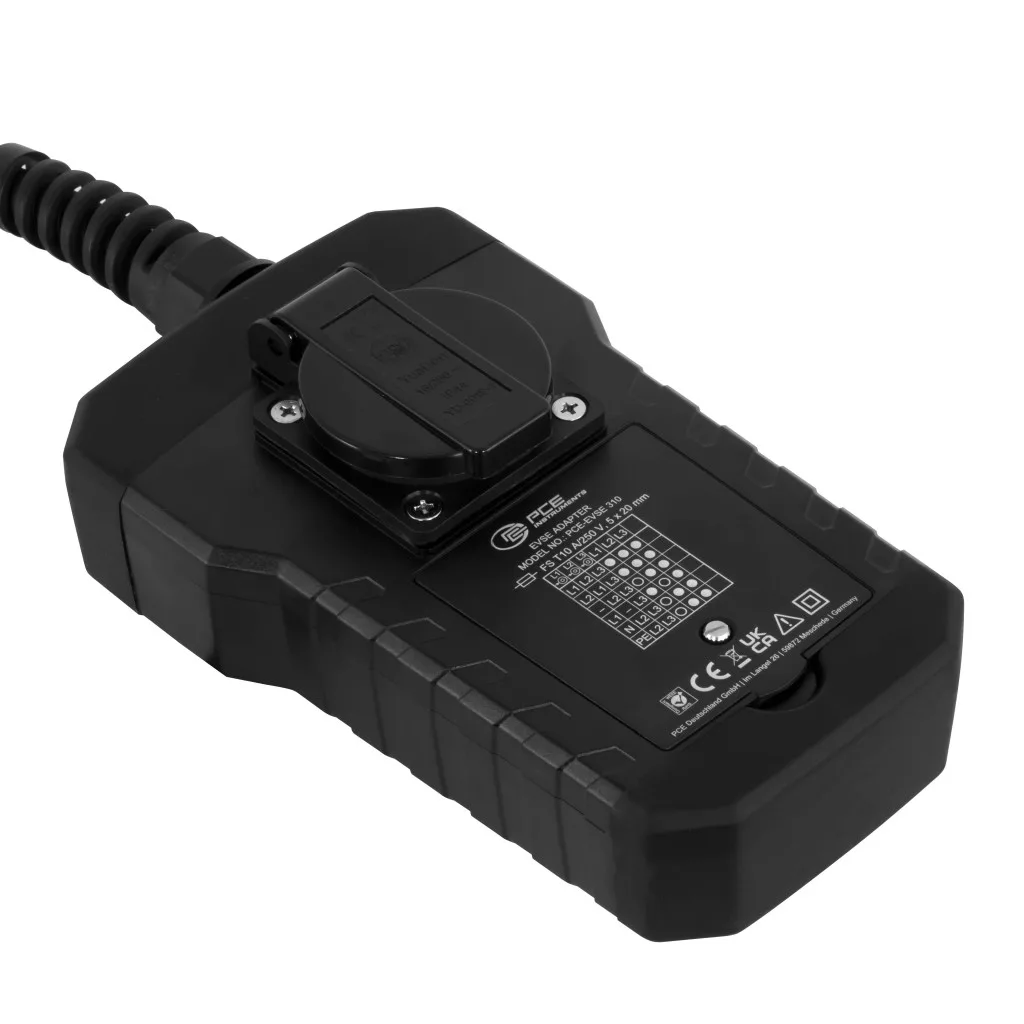

Hálózati aljzat mérési célokra
Biztonsági mérőaljzatok
opcionális adapter az 1-es típushoz

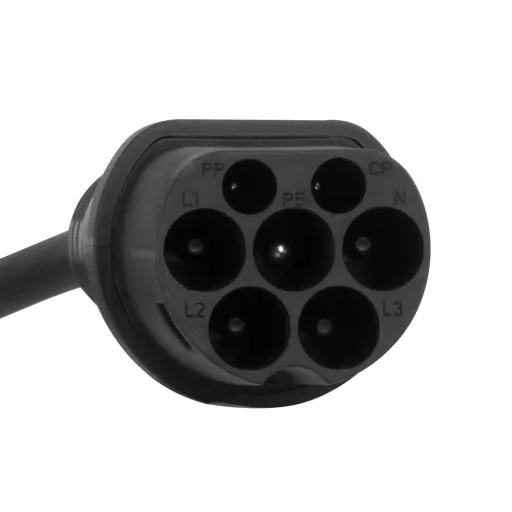

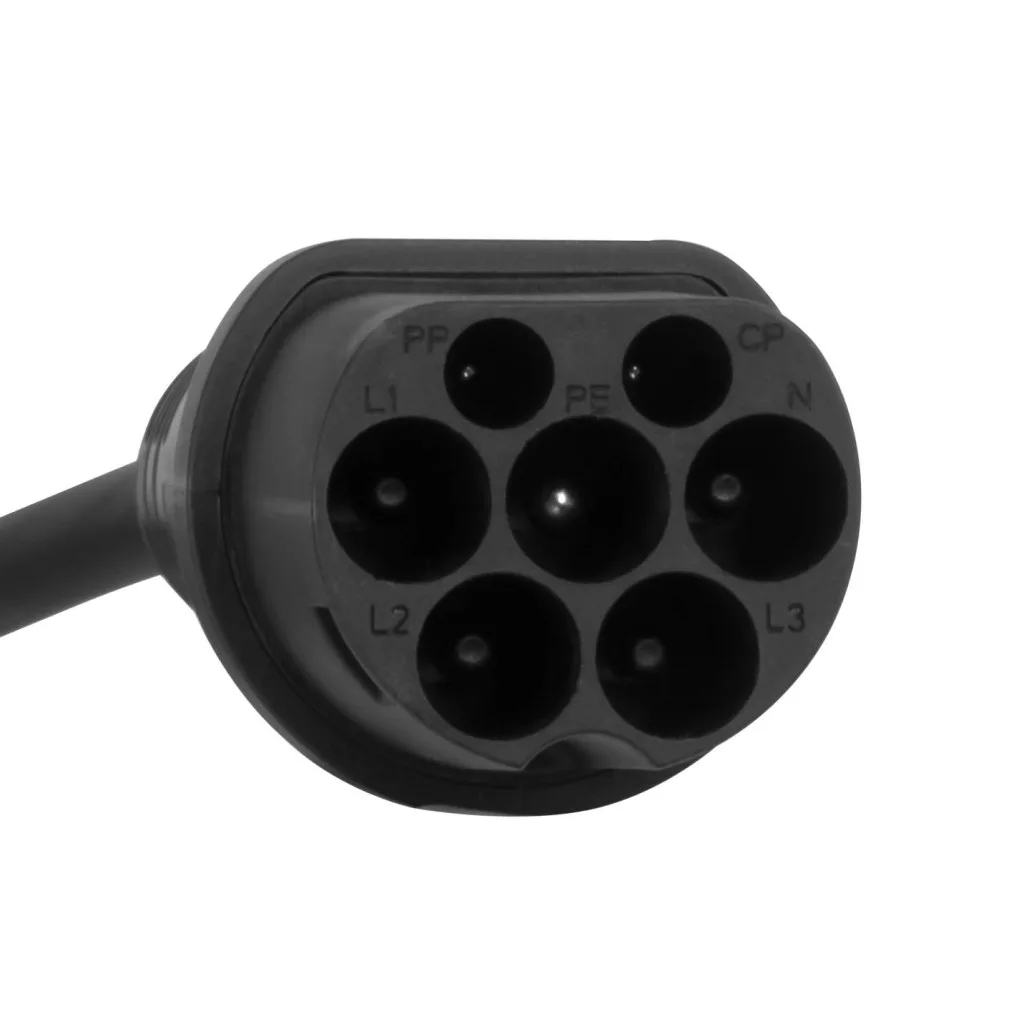

2-es típusú csatlakozót tartalmaz

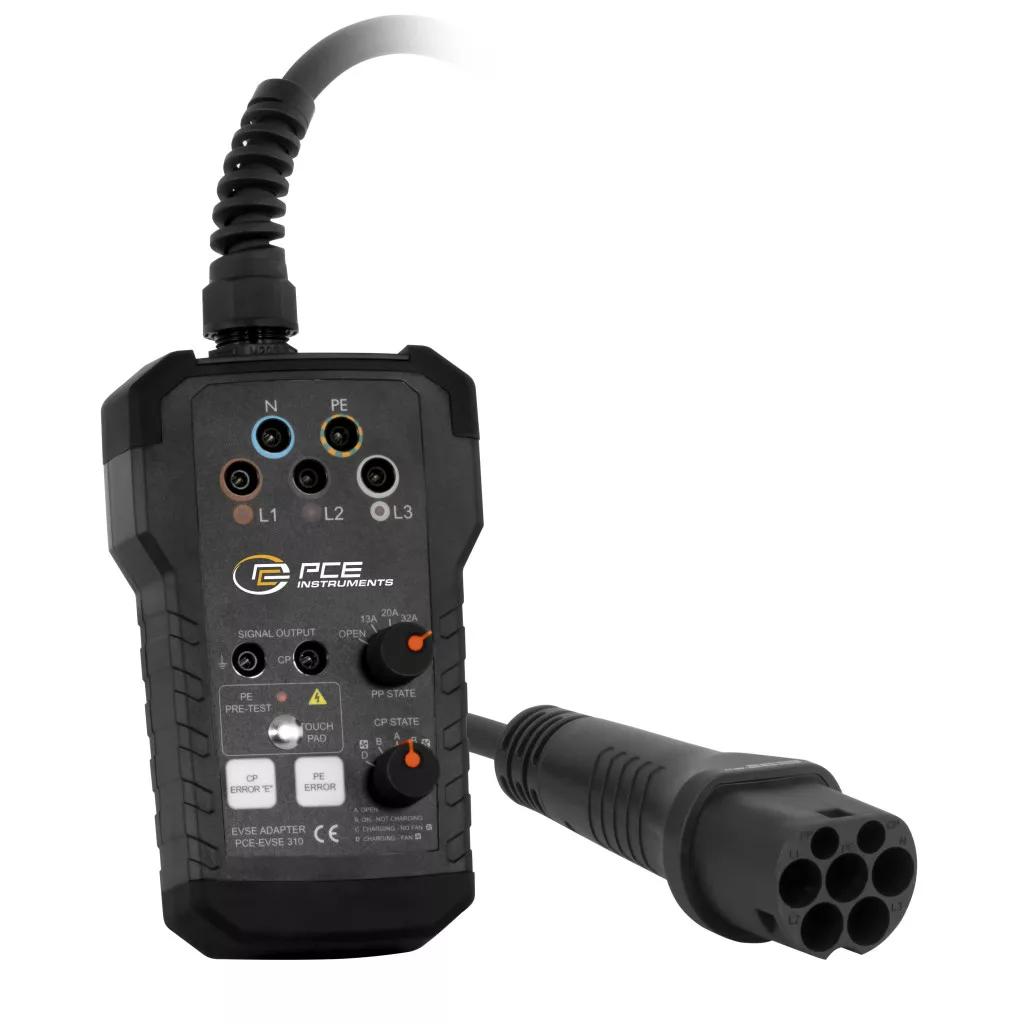

A fali dobozokhoz való mérőcsatlakozó adapter a VDE 0100 teszterekhez való az elektromos autók töltőállomásainak (3. töltési mód) tesztelésére. Ez az adapter használható a PCE-ITE 55B telepítési teszterrel vagy a legtöbb más általános VDE 0100 tesztelővel. A 3 fázis feszültségérzékelésére szolgáló LED-eknek köszönhetően gyorsan megállapíthatja, hogy nincs-e szerelési hiba.
A töltőkábel áramterhelhetősége a PP Állapot forgókapcsolóval szimulálható. Az áramterhelhetőséget különböző ellenállásokkal szimulálja a fali dobozok mérőcsatlakozó adaptere, amely PP és PE vezetékek közé van csatlakoztatva. Különféle járműállapotok szimulálhatók a CP State forgókapcsolóval. A jármű állapotait a CP és PE vezetékek közé csatlakoztatott különböző ellenállásokkal szimulálják.
Az aljzathoz külső terhelés csatlakoztatható. Ez a kimenet csak mérési célokra szolgál, és lehetőséget kínál a villanyóra működésének ellenőrzésére. Ezen túlmenően a fali dobozok mérőcsatlakozó adapterével PE hiba (földzárlat) is szimulálható. A fali dobozokhoz való mérőcsatlakozó adaptert készüléktáskában szállítjuk. Opcionális adapter kapható az 1-es típusú csatlakozóval rendelkező fali dobozokhoz.
Ez a szöveg gépi fordítással készült.
Műszaki adatok: Csatlakozók száma: 5 x · Fázisok száma: 1 fázis és 3 fázis · Gyártói szín: Fekete-szürke · Kábelhossz: 25 cm · Méret, hossz: 600 mm · Méret, magasság: 73 mm · Méret, szélesség: 105 mm · Szabványok/Vizsgálati jelek: IEC62196-2 2-es típusú csatlakozó · Súly: 643 g · További műszaki adatok: Teszt funkciók
PE előteszt igen, kapacitív elektródával
PP szimuláció nyitott, 13 A, 20 A, 32 A, 63 A
CP állapot A, B, C, D
CP hiba " E" E
PE hiba / földelési hiba Igen
Általános műszaki adatok
Csatlakozások L1, L2, L3, N, PE
Csatlakozások további információk max. 230V
1-fázisú) / 430V (3-fázisú) 50/60 Hz
10A / 250V
A 2-es típusú dugót szorosan rögzítse a kábelen (opcionális adapter szükséges az 1-es típushoz)
Szabvány(ok) IEC62196-2 2. típusú csatlakozó
Kábelhossz: 25 cm.
Biztonsági szabvány CAT II / 300V
Hálózati aljzat max. 250 V 50/60 Hz 10A
Kimenetek 2 db 4mm-es aljzat (jelkimeneti csatlakozók)
Biztosíték(ok) tápcsatlakozó T10A/250V
Védettségi osztály (készülék) IP40
Súly 643 g
Méretek (H x Sz x Ma) 600 x 105 x 73 mm
Működési feltételek 0... 40 °C, 80% relatív páratartalom
Tárolási feltételek -10 ... 50 °C, 80% relatív páratartalom
Az utasítások nyelvei német, angol · Töltő dugó (eMobility): 2. típus · Töltő üzemód (eMobility): 3. üzemmód · Védelmi típus: IP40
Szállítás tartalma: 1 db mérőcsatlakozó adapter fali dobozokhoz PCE-EVSE 310
1 db használati útmutató
1 x hordtáska
1 x 2-es típusú csatlakozó
