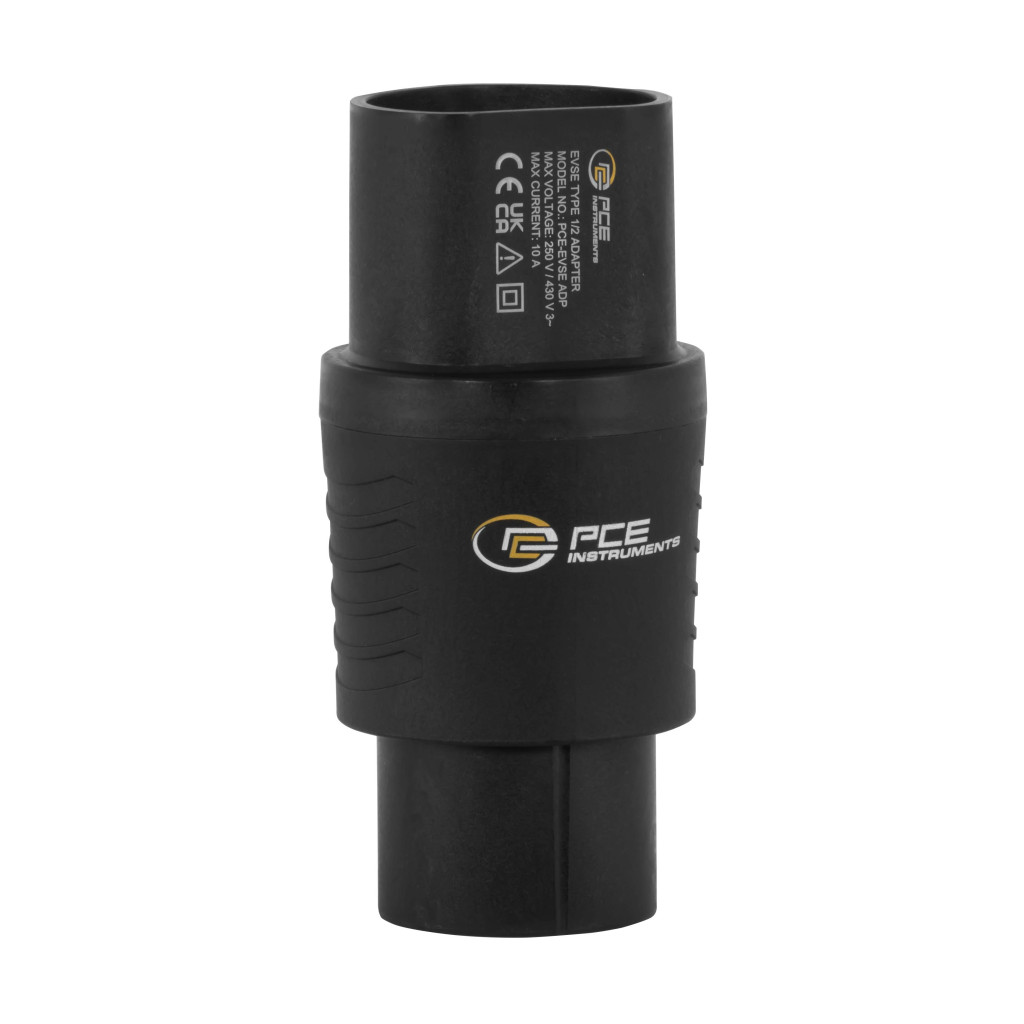

PCE Instruments PCE-EVSE ADP #####eMobility Installationsprüfgerät 2. típus
Mérőcsatlakozó adapter fali dobozokhoz PCE-EVSE 310+
Mérőcsatlakozó adapter fali dobozokhoz / járműszimuláció / kábelszimuláció / CP kimenet és hálózati aljzat mérési célokra / szállítótáskával együtt
A fali dobozokhoz való mérőcsatlakozó adapter a VDE 0100 teszterekhez való az elektromos autók töltőállomásainak (3. töltési mód) tesztelésére. Ez az adapter használható a PCE-ITE 55B telepítési teszterrel vagy a legtöbb más általános VDE 0100 tesztelővel. A 3 fázis feszültségérzékelésére szolgáló LED-eknek köszönhetően gyorsan megállapíthatja, hogy nincs-e szerelési hiba.
A töltőkábel áramterhelhetősége a PP Állapot forgókapcsolóval szimulálható. Az áramterhelhetőséget különböző ellenállásokkal szimulálja a fali dobozok mérőcsatlakozó adaptere, amely PP és PE vezetékek közé van csatlakoztatva. Különféle járműállapotok szimulálhatók a CP State forgókapcsolóval. A jármű állapotait a CP és PE vezetékek közé csatlakoztatott különböző ellenállásokkal szimulálják.
Az aljzathoz külső terhelés csatlakoztatható. Ez a kimenet csak mérési célokat szolgál, és lehetőséget kínál a villanyóra működésének ellenőrzésére. Ezenkívül a fali dobozokhoz való mérőcsatlakozó adapterrel PE-hiba (földzárlat) is szimulálható. A fali dobozokhoz való mérőcsatlakozó adaptert készüléktáskában szállítjuk. Opcionális adapter áll rendelkezésre az 1-es típusú csatlakozóval rendelkező fali dobozokhoz.
Ez a szöveg gépi fordítással készült.
Equipment: Testnevelési elővizsga
A Proximity Pilot PP és a Control Pilot CP állapota
Az „E” CP hiba és a PE hiba szimulációja
Hálózati aljzat mérési célokra
Biztonsági mérőaljzatok

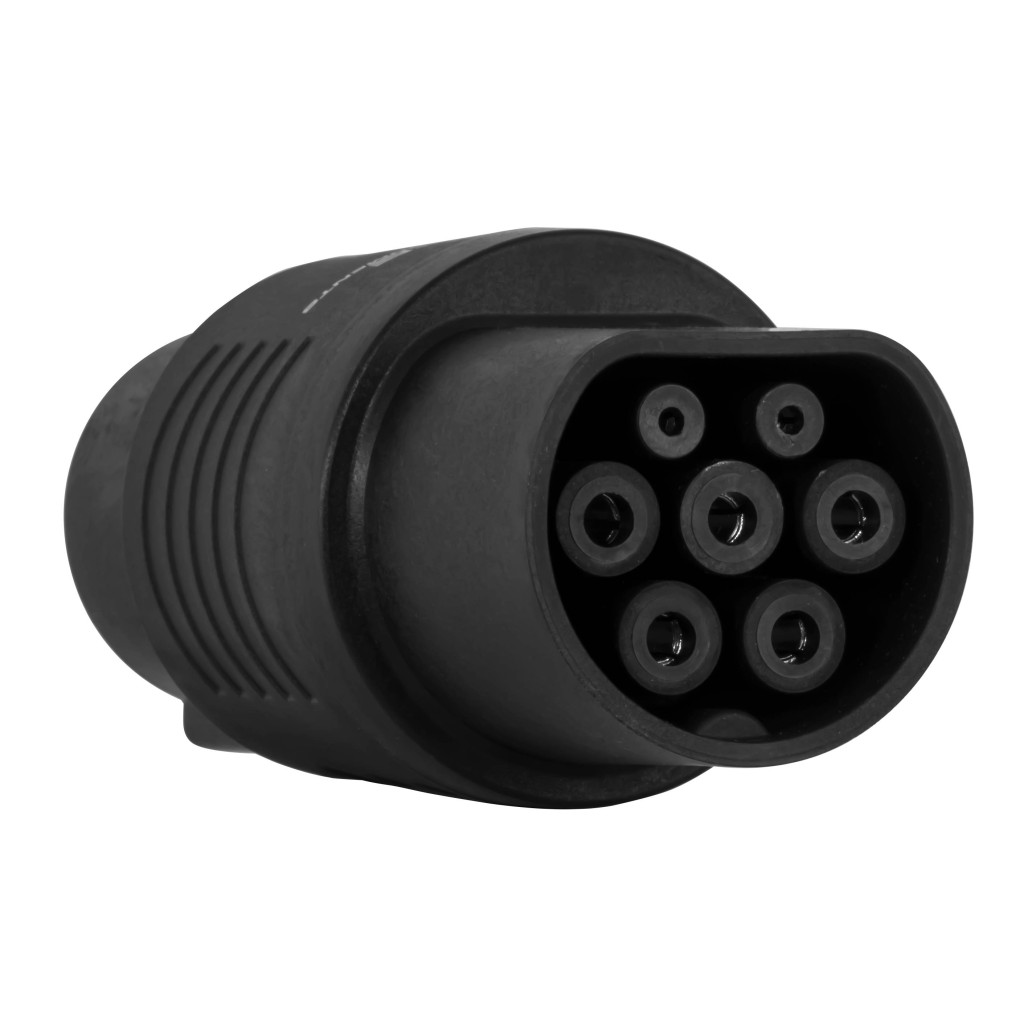

2-es típusú csatlakozót tartalmaz

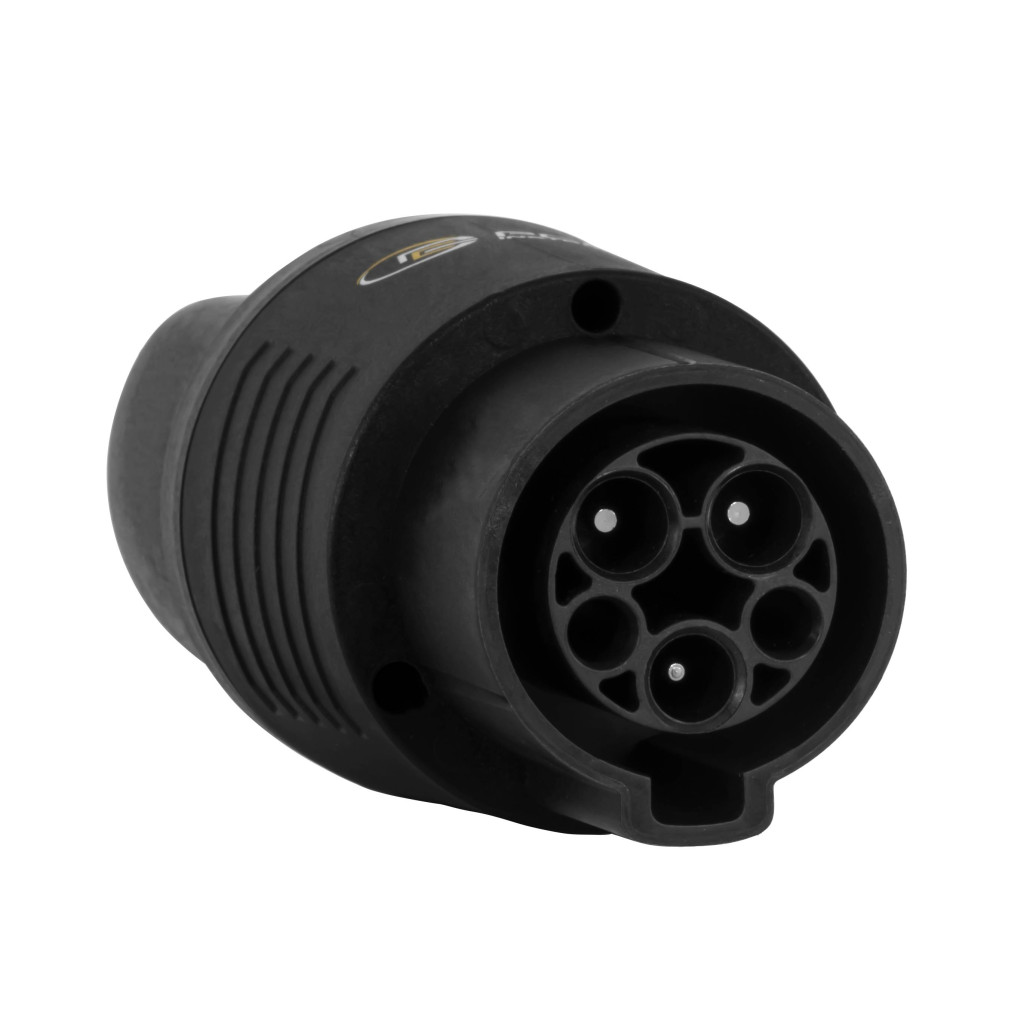

Tartalmazza az 1-es típusú adaptert
Technical specifications: Hőmérséklet (max.): 40 °C · Hőmérséklet (min.): 0 °C · Kábelhossz: 25 cm · Méret, hossz: 600 mm · Méret, magasság: 73 mm · Méret, szélesség: 105 mm · Súly: 643 · További műszaki adatok: Teszt funkciók
PE előteszt: igen, kapacitív elektródával
PP szimuláció: nyitott, 13A, 20A, 32A, 63A
CP állapot: A, B, C, D
CP hiba: " E" E
PE hiba / földelési hiba: Igen
Általános műszaki adatok
Csatlakozások: L1, L2, L3, N, PE
Csatlakozások További információk:
max. 230V (1 fázis) / 430V (3 fázis) 50/60Hz
10A / 250V
A 2-es típusú dugót szorosan rögzítse a kábelen
(opcionális adapter szükséges az 1-es típushoz)
Szabvány(ok): IEC62196-2, 2. típusú csatlakozó
Vezetékhossz: 25 cm
Biztonsági szabvány: CAT II / 300V
Hálózati aljzat: max. 250 V 50/60 Hz 10A
Kimenetek: 2 x 4 mm-es aljzatok (jelkimeneti csatlakozók)
Biztosíték(ok): T10A/250V hálózati aljzat · Töltő dugó (eMobility): 2. típus · Védelmi típus: IP40
Package contents: 1 x mérőcsatlakozó adapter fali dobozokhoz PCE-EVSE 310+
Használati útmutató
1 x hordtáska
1 x 2-es típusú csatlakozó
1 x adapter az 1-es típushoz (PCE-EVSE ADP)
