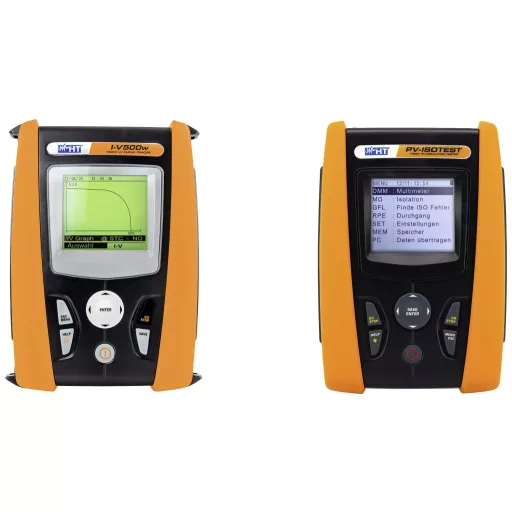

Akciócsomag, amely I-V500w-ból és PV-ISOTEST-ből áll
I-V500wAz I-V500w lehetővé teszi az egyes fotovoltaikus modulok áram-feszültség karakterisztikájának meghatározását, valamint egy modulsor 1500 V-ig és 15 A-ig történő meghatározását. és a megszakadt feszültség a grafikus kijelzőn látható gomb megnyomásával jelenik meg, és automatikusan átvált a szabványos tesztkörülményekre (STC). A mért és STC-re konvertált IU és teljesítménygörbe is megjelenik. A gyártó mért és megadott jelleggörbéjének összehasonlításából (az I-V400w moduladatbázisában egyszerre legfeljebb 35 modul tárolható műszaki adataival) azonnal levonható következtetések az aktuális minőségre. a PV modulok. A mérés után a mérési adatok és a jelleggörbe 3 hivatkozási számmal (rendszer, sztring, modulszám) és szöveges megjegyzéssel elmenthető az I-V400w-ban, és az optikailag leválasztott interfészen keresztül továbbítható a PC-re vagy iPadre/táblagépre. A W-Lan további feldolgozásra (protokoll) kerül kiértékelésre. Az I-V400w rendelkezik egy adatbázissal a leggyakoribb PV-modulok jellemzőivel. Ezt az adatbázist a felhasználó bármikor bővítheti vagy frissítheti közvetlenül, vagy a PC interfészen keresztül a TOPVIEW* szoftverrel.
PV ISOTEST• Szigetelésmérés 1500V DC-ig feszültség alatt álló rendszereken is
• A szigetelési hiba lokalizálása egy PV-szálon az új GFL funkció segítségével
• Kis ellenállás mérés (védővezető) 200mA tesztárammal
• A polarizációs index (PI) és a dielektromos abszorpciós arány (DAR) mérése
• AC feszültség komponensek mérése a PV láncban
A PV-ISOTEST egy igazi innováció exkluzív PV mérőeszközeink választékában!
A PV-ISOTEST az EN62446 (VDE0126-23) szabványnak megfelelően legfeljebb 1500 V DC tesztfeszültséggel határozza meg az egyes modulok, egy szál vagy akár egy teljes PV mező szigetelési ellenállását.
A húrfeszültség jelenléte miatt a hagyományos szigetelésvizsgálóknak megfelelő adapterre van szükségük, hogy rövidre zárják a vizsgálandó PV-szál pozitív és negatív kapcsait. A PV-ISOTEST esetében nincs szükség külső eszköz használatára. A PV-ISOTEST teljes önállósággal és önellátással végzi a szigetelésméréseket. Ezenkívül a PV-ISOTEST az új GFL funkció (Ground Fault Locator) segítségével megmutatja a szigetelési hiba pontos helyét a PV rendszer egy sztringjében.
Ez a szöveg gépi fordítással készült.
Jellemzők: I-V500wIU karakterisztikus mérés 1500V/15A-ig
A modulok és húrok teljesítménymérése
Nyitott áramköri feszültség (VOC) 1500 V-ig
Rövidzárlati áram (ISC) 15A-ig
Túlfeszültség kategória: CAT III 300V
Méret (HxMéxMa): 235x165x75 mm
Súly: 1200 g
Napsugárzás mérése napsugárzás érzékelővel
A modulok és a környezet hőmérséklet mérése
Kijelző: Összefoglaló táblázat a legfontosabb elektromos paraméterekről
LC kijelző háttérvilágítással
PC interfész (USB) optikailag leválasztva
Integrált WiFi interfész
A belső modul adatbázis egyedi kezelése
Automatikus kikapcsolás
Súgó menü a kijelzőn
PV ISOTESTDC feszültség: 3,0 - 1500V DC
AC feszültség: 3,0 - 1000V AC
Folytonossági vizsgálat (Rpe): 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 1999Ω
Riso időzítő mód 250V/500V: 0,01 ÷ 9,9 MΩ
Riso időzítő mód 500V/1500V: 10,0 ÷ 99,9 MΩ
Riso dual mode 250V/500V: 0,01 ÷ 9,99 10,0 ÷ 19,9 20 ÷ 100MΩ
Riso Dual Mode 500V/1500V: 0,01 ÷ 9,99 10,0 ÷ 19,9 20 ÷ 100 MΩ
Kijelző: 128 x 128 pxl LCD háttérvilágítással
Memória: maximum 999 teszthez
Tápellátás: 6 db 1,5 V-os AA típusú elem
Automatikus kikapcsolás: kb. 5 perc múlva
PC csatlakozás: optikai/USB
Méretek (HxSzxM): 235x165x mm
Súly: 1200 g
Műszaki adatok: Kalibráció: Gyári standard (tanúsítvány nélkül)
Szállítás tartalma: I-V500w 1500V DC karakterisztika elemző
PV-ISOTEST 1500V DC PV telepítési teszter
Solar-02 adatgyűjtő
PT300N hőmérséklet érzékelő
HT304N Duo referenciacella
Mérővezeték készlet
Krokodilcsipeszek
MC3 és MC4 csatlakozó adapter
Protokoll szoftver
USB csatlakozókábel
Használati útmutató
ISO9000 kalibrációs rekordok
2x robusztus védőtok VA507, Elem
