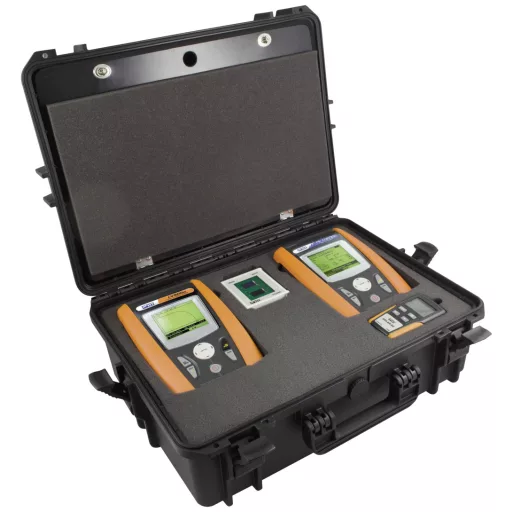

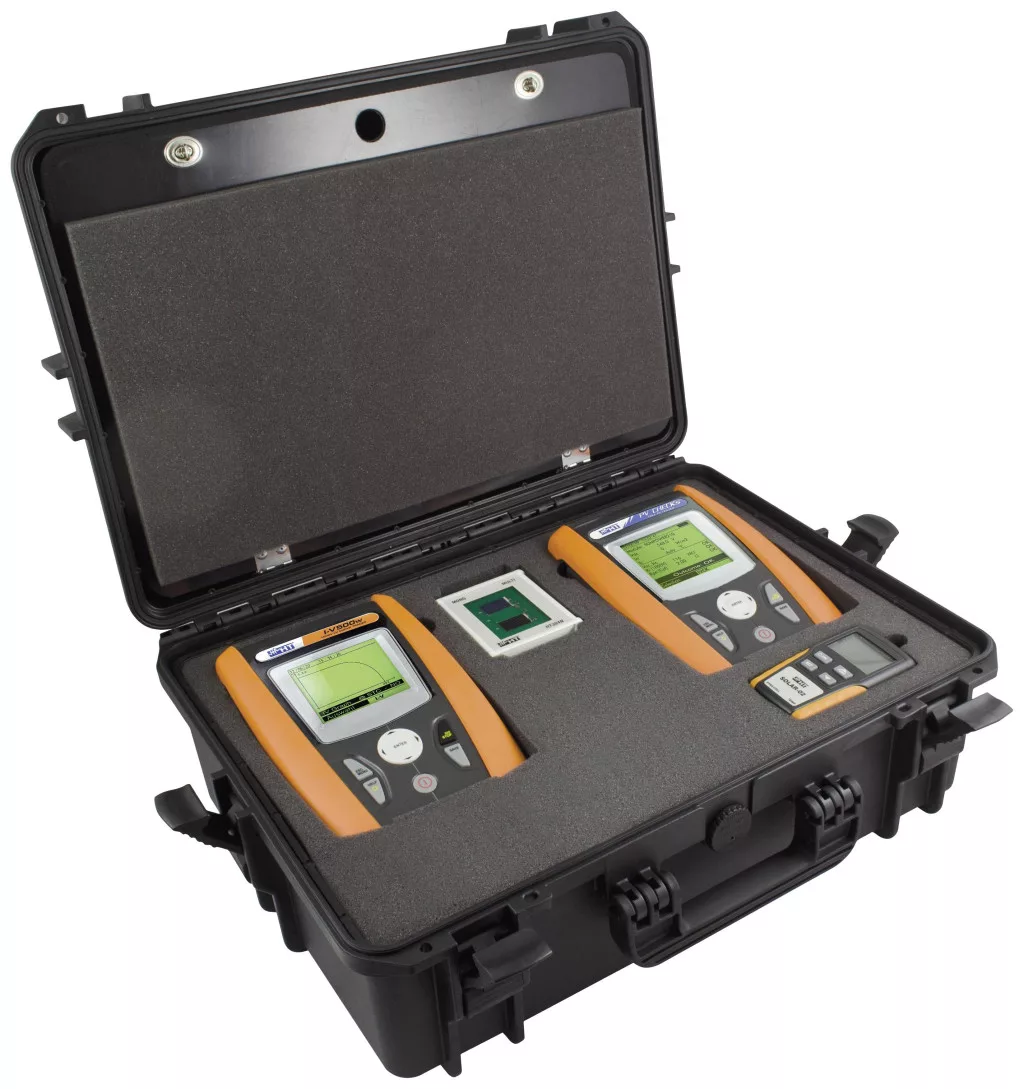

Akciócsomag, amely a következőkből áll: I-V500w, PV-CHECK és SOLAR-02
I-V500wAz I-V500w lehetővé teszi az egyes fotovoltaikus modulok áram-feszültség karakterisztikájának meghatározását, valamint egy modulsor 1500 V-ig és 15 A-ig történő meghatározását. és a megszakadt feszültség a grafikus kijelzőn látható gomb megnyomásával jelenik meg, és automatikusan átvált a szabványos tesztkörülményekre (STC). A mért és STC-re konvertált IU és teljesítménygörbe is megjelenik. A gyártó mért és megadott jelleggörbéjének összehasonlításából (az I-V400w moduladatbázisában egyszerre legfeljebb 35 modul tárolható műszaki adataival) azonnal levonható következtetések az aktuális minőségre. a PV modulok. A mérés után a mérési adatok és a jelleggörbe 3 hivatkozási számmal (rendszer, sztring, modulszám) és szöveges megjegyzéssel elmenthető az I-V400w-ban, és az optikailag leválasztott interfészen keresztül továbbítható a PC-re vagy iPadre/táblagépre. A W-Lan további feldolgozásra (protokoll) kerül kiértékelésre. Az I-V400w rendelkezik egy adatbázissal a leggyakoribb PV-modulok jellemzőivel. Ezt az adatbázist a felhasználó bármikor bővítheti vagy frissítheti közvetlenül, vagy a PC interfészen keresztül a TOPVIEW* szoftverrel.
PV ELLENŐRZÉSEKA PV-CHECK-ekkel a fotovoltaikus rendszerek összes szükséges elektromos biztonsági tesztje egyszerűen, biztonságosan és a VDE 0126-23 (EN 62446) szabvány szerint elvégezhető. Az egyszerű kezelés (auto-sequence mérési folyamat) lehetővé teszi az összes szükséges mérés biztonságos, megbízható és gyors végrehajtását (automatikus tesztfolyamat): rövidzárlati áram → szakadási feszültség → szigetelésmérés → alacsony impedancia mérés
SOLAR-02Külső adatgyűjtő a besugárzás és a PV modul hőmérsékletének rögzítésére, dőlésszög mérési funkcióval Elemekkel együtt, kézi, kalibrációs protokoll
Ez a szöveg gépi fordítással készült.
Jellemzők: I-V500wIU karakterisztikus mérés 1500V/15A-ig
A modulok és húrok teljesítménymérése
Nyitott áramköri feszültség (VOC) 1500 V-ig
Rövidzárlati áram (ISC) 15A-ig
Túlfeszültség kategória: CAT III 300V
Méret (HxMéxMa): 235x165x75 mm
Súly: 1200 g
Napsugárzás mérése napsugárzás érzékelővel
A modulok és a környezet hőmérséklet mérése
Kijelző: Összefoglaló táblázat a legfontosabb elektromos paraméterekről
LC kijelző háttérvilágítással
PC interfész (USB) optikailag leválasztva
Integrált WiFi interfész
A belső modul adatbázis egyedi kezelése
Automatikus kikapcsolás
Súgó menü a kijelzőn
PC ELLENŐRZÉSEKSzigetelési ellenállás mérése 250 / 500 / 1000 V DC
Riso egyszeri méréssel + vagy - a földhöz képest
Folytonossági vizsgálat / kis impedancia mérés Rpe
Üresjárati feszültségmérés Uoc 1000 V DC-ig
Rövidzárlati árammérés Isc 15 A DC-ig
A feszültség polaritásának automatikus kijelzése
Az eredmény kijelzése OK / Not OK
Funkcióteszt és teljesítménymérés DC 100 A-ig
Adatgyűjtő funkció
DC hatékonyság (opcionális referencia cellával)
Hőmérséklet mérés (opcionális érzékelővel)
Besugárzás mérés (opcionális referencia cellával)
beleértve a mért érték memóriát 999 méréshez
USB interfésszel
Alacsony ohmos mérés / folytonossági teszt: 0,00 Ω ... 199 Ω
Szigetelés mérése 250 / 500 / 1000 V DC: 0,01 MΩ ... 199 MΩ
Árammérés DC: 0,1 … 15,00 A
Feszültségmérés DC: 5,0 … 999 V
Teljesítménymérés: 0 W … 999 kW
A mérési intervallum 5 másodperctől 60 percig választható
Súly: 1200 g
Méret (HxMéxMa): 235x165x75 mm
CAT III 300V, CAT III 1000 V túlfeszültség kategória
Műszaki adatok: Kalibráció: Gyári standard (tanúsítvány nélkül)
Szállítás tartalma: I-V500w 1500V DC karakterisztika elemző
A PV ellenőrzi a PV telepítési tesztelőjét
Solar-02 adatgyűjtő
PT300N hőmérséklet érzékelő
HT4004 áramváltó
HT304N Duo referenciacella
Mérővezeték készlet
Krokodilcsipeszek
MC3 és MC4 csatlakozó adapter
Protokoll szoftver
USB csatlakozókábel
Használati útmutató
ISO9000 kalibrációs rekordok
Por- és vízálló védőtok, Elemek
