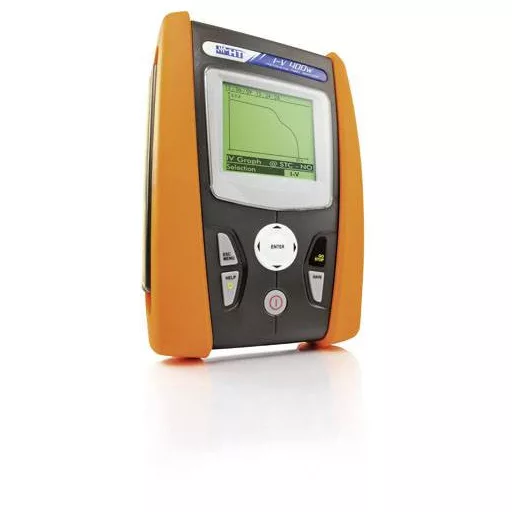

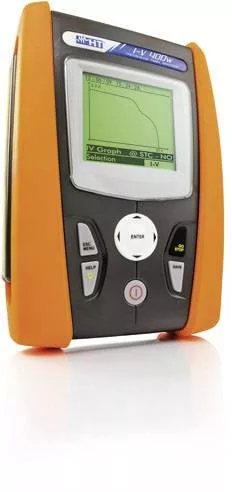

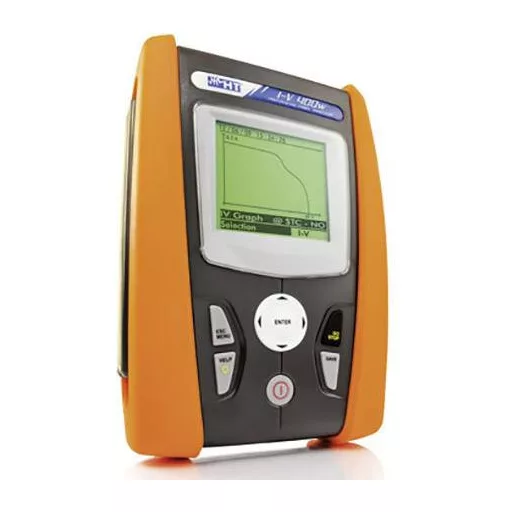

HT Instruments
I-V400w
Photovoltaik multiméter
Csúcsteljesítmény és karakterisztikus görbe analizátor a PV modulok / húrok számára
15 A / 1000 V-ig terjedő napelemes modul vagy húr ellenőrzésére, hogy nincs-e hiba
a PV modul műszaki adatainak ellenőrzésére a gyártó adatlapja szerint, az EN 60891 szerint
beleértve a memóriát, az optikai interfészt az USB-n és a WLAN-t
Az egyes fotovoltaikus modulok, valamint a modul húrjának áramerősség-jellemzőinek meghatározása max. 1000 V és max. 15 A. Egy gombnyomással az áramteljesítmény (Mpp), a csúcsteljesítmény, a rövidzárlati áram és a megszakadt áramkör feszültsége megjelenik a grafikus kijelzőn, és automatikusan konvertálódnak a standard tesztkörülményekre (STC).
Megjelennek a mért jellemző görbék, amelyeket STC-ként konvertálnak, és összehasonlítják a gyártó által megadott jellemző görbékkel. Ilyen módon azonnal következtetéseket lehet levonni a fotovoltaikus modulok jelenlegi minőségi állapotáról. A mérés után a mérési adatok és a jellemző görbék 3 referenciaszámmal (rendszer, karakterlánc, modulszám) és egy kiegészítő szöveges megjegyzéssel menthetők az I-V400w készülékbe, és az optikailag elkülönített interfészen vagy WLAN-on keresztül a PC-re vagy iPad-re / tablet-re továbbíthatók és további feldolgozás céljából elmenthetők. (Protokoll) kiértékelhető.
A leggyakoribb PV-modulok jellemzőivel rendelkező adatbázist a felhasználó bármikor kibővítheti vagy frissítheti, közvetlenül vagy a TOPVIEW szoftverrel a PC-felületen keresztül.
A következő mért értékek közvetlenül az I-V400w képernyőjén jelennek meg: · Csúcsteljesítmény (STC-nál) és az aktuálisan mért teljesítmény (MPP) · Isc rövidzárlati áram és Uoc nyitott áramkör feszültsége, valamint az Impp és az Umpp · FF kitöltési tényező% -ban · Az IU grafikus ábrázolása és PWR karakterisztikus görbe OPC és STC esetén · Az OK / NOK teszt teljes eredménye
Ez a szöveg gépi fordítással készült.
Technical specifications: Kalibrált: Gyári standard (tanúsítvány nélkül)
Package contents: Készülékvédelmi tok VA500,Duo besugárzási érzékelő HT304N,Hőérzékelő, PT300N,M304 dőlésmérő,4 színes tesztvezeték, 4 aligátorkapocs KIT-GSC4,KITPV-MC3 mérő adapter KIT-MC3,KITPV-MC4 mérő adapter KIT-MC4,6 x 1,5 V AA elem,USB csatlakozókábel C2006,200 mérési adat tároló a String-String összehasonlításhoz,CD-ROM a TOPVIEW kiértékelő szoftverrel,Használati útmutató,Kalibrációs protokoll ISO 9000.
Note: 19%-nál kisebb hatásfokú fotovoltaikus modulok esetén.
