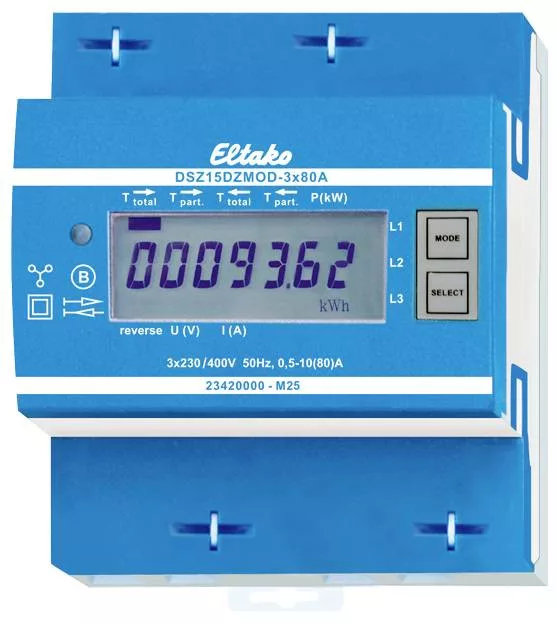

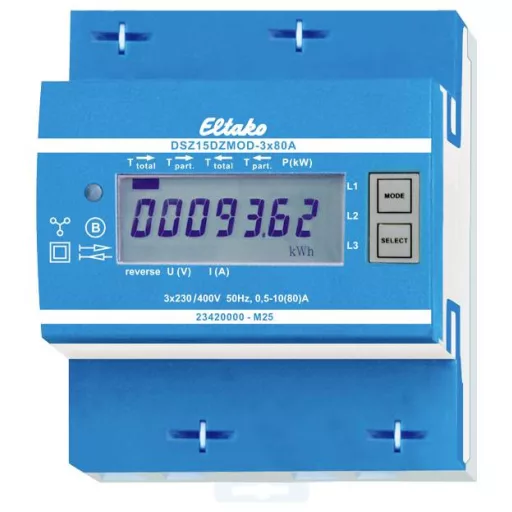

Eltako DSZ15DZMOD-3x80A MID Háromfázisú fogyasztásmérő digitális 10 A 1 db
Modbus kétirányú háromfázisú mérő, MID
Modbus kétirányú háromfázisú mérő. Maximális áramerősség 3x80A, készenléti veszteség csak 0,8 watt L1-nél és 0,5W egyenként L2-nél és L3-nál. Moduláris berendezés DIN-EN 60715 TH35 sínre szereléshez IP51 védelmi osztályú szerelőszekrényekben. 4 felosztási egység = 70 mm széles, 58 mm mély. B pontossági osztály (1%). Modbus / RTU (RS485) interfésszel. A közvetlen mérő háromfázisú mérő a bemenetek és a kimenetek között folyó áramok alapján méri az aktív energiát. Az útvonalonként mindössze 0,8 watt vagy 0,5 W aktív teljesítmény önfogyasztása nem mérhető és nem jelenik meg. Az aktív energia a jeltől függően hozzáadódik. A mérőben lévő pozitív teljesítmény energiafogyasztást, a negatív teljesítmény energiaellátást jelent. Az energiamérés kiegyenlítő alapon történik. Ha az energiafogyasztás (P pozitív) nagyobb, mint az energiaellátás (P negatív), a mérő jobbra mutató T nyíl értéke megnő. Ha az energiaellátás nagyobb, mint az energiafogyasztás, a mérőóra balra nyíló T nyíl értéke megnő. Az energiafogyasztást egy jobbra mutató nyíl, az energiaellátást pedig egy balra mutató nyíl jelzi a kijelzőn az aktív sáv felett. 1, 2 vagy 3 külső vezeték csatlakoztatható 80 A-ig. Az indítóáram 40 mA. Az L1 és N csatlakozásoknak meg kell lenniük. Csatlakozás RS485 Modbus adatgyűjtőn keresztül: Adatátvitel Modbus / RTU (RS485) és címkiosztás a kezelési utasítás szerint. Az energiafogyasztás és az energiaellátás nem felejtő módon tárolódik, és áramkimaradás után azonnal újra megjelenik. A 7 szegmenses LC-kijelző két héten belül akár tápellátás nélkül is kétszer olvasható. Az energiafogyasztást és az áramellátást a kijelző melletti LED jelzi, amely kWh-nként 1000-szer felvillan. A kijelző jobb oldalán találhatók a MODE és a SELECT gombok, amelyekkel a kezelési útmutató szerint görgethetünk a menüben. Először a háttérvilágítás bekapcsol. Ekkor megjeleníthető a teljes aktív energia importonként és exportonként, a visszaállítható tárolóegységek import és export aktív energiája, valamint a fázisvezetőnkénti teljesítmény, feszültség és áram pillanatnyi értéke. Hibaüzenet: Ha egy külső vezeték hiányzik, a megfelelő külső vezető megjelenik a kijelzőn.
Ez a szöveg gépi fordítással készült.
Technical specifications: Frekvencia: 50 Hz · Kalibrálás: #####Geeicht · Kijelző (digitális/mechanikus/analóg): digitális · Kivitel: Közvetlen mérés · Méret, hossz: 58 mm · Méret, magasság: 82 mm · Méret, szélesség: 70 mm · Mérő funkció: Hatásos teljesítmény · Pontossági osztály: B · Saját fogyasztás: 0.5 W · Számlálótípus: Elektronikus · Terhelési áram: 10 A · Áram (max.): 80 A · Üzemi feszültség: 230 V,400 V
