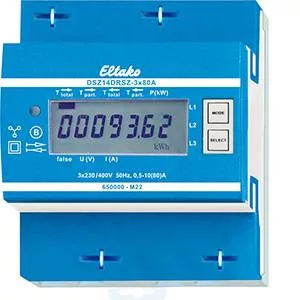

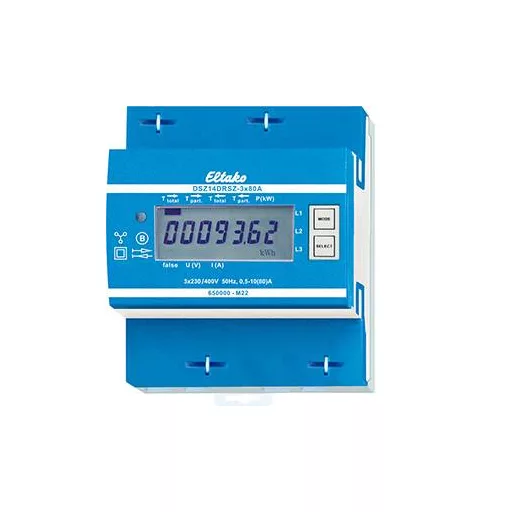

RS485 busz kétirányú háromfázisú mérő, MID kalibrálva
A német kalibrálási törvény 25. szakasza szerint csak kalibrált fogyasztásmérők engedélyezettek a villanyszámlázáshoz. A kötelezettségszegés a 19. § szerinti közigazgatási szabálysértésnek minősül. RS485 busz kétirányú háromfázisú mérő. Maximális áramerősség 3x80A, készenléti veszteség csak 0,8 watt az L1-nél és 0,5W az L2-nél és L3-nál. Moduláris szerelőeszköz DIN-EN 60715 TH35 szerelősínre szereléshez IP51 védelmi osztályú szerelőszekrényekben. 4 osztású egység = 70 mm széles, 58 mm mély. B pontossági osztály (1%). RS485 interfésszel. A közvetlenül mérő háromfázisú mérő az aktív energiát a bemenetek és kimenetek között folyó áramok alapján méri. Az útvonalonként mindössze 0,8 watt vagy 0,5 W aktív teljesítmény önfogyasztása nem mérhető és nem jelenik meg. Az aktív energia a jeltől függően hozzáadódik. A mérő pozitív teljesítménye energiafogyasztást, a negatív teljesítmény energiaszállítást jelent. Az energiamérés kiegyensúlyozott. Ha az energiafogyasztás (P pozitív) nagyobb, mint az energiaellátás (P negatív), a mérő jobbra mutató T nyíl értéke megnő. Ha az energiaellátás nagyobb, mint az energiafogyasztás, a mérőóra állása T balra nyíl megnő. Az energiafogyasztást egy jobbra mutató nyíl, az energiaellátást pedig egy balra mutató nyíl jelzi a kijelzőn az aktív sáv felett. 1, 2 vagy 3 fázisú vezetékek csatlakoztathatók akár 80A áramerősségig. Az indítóáram 4OmA. Az L1 és N csatlakozásoknak rendelkezésre kell állniuk. Csatlakozás FBA14-en keresztül az Eltako RS485 buszhoz 2 magos árnyékolt buszvonallal (pl. telefonvonal). A mérőállás és a pillanatnyi kimenet átkerül a buszra – például egy külső számítógépre vagy a GFVS 4.0 szoftverre – és a FAM14-en keresztül a rádióhálózatba is. Ehhez a FAM14 vezeték nélküli antennamodulnak hozzá kell rendelnie egy eszközcímet a kezelési útmutatóban leírtak szerint. A 7 szegmenses LC-kijelző két héten belül akár tápellátás nélkül is kétszer olvasható. Az energiafogyasztást a kijelző melletti LED jelzi, amely kWh-nként 1000-szer felvillan. A kijelző jobb oldalán találhatók a MODE és a SELECT gombok, amelyek a menüben való görgetésre szolgálnak a kezelési útmutatónak megfelelően. Először a háttérvilágítás bekapcsol. Ekkor megjeleníthető a teljes aktív energia importonként és szállításonként, az újraindítható memória import és szállítás aktív energiája, valamint az egyes fázisvezetők pillanatnyi teljesítménye, feszültsége és áramértékei. Hibaüzenet (hamis): Ha a külső vezeték hiányzik, false és a megfelelő külső vezeték jelenik meg a kijelzőn.
Ez a szöveg gépi fordítással készült.
Műszaki adatok: Kalibrálás: hitelesítve · Kijelző (digitális/mechanikus/analóg): digitális · Méret, hossz: 58 mm · Méret, magasság: 82 mm · Méret, szélesség: 70 mm · Mérő funkció: Hatásos teljesítmény · Saját fogyasztás: 0.8 W · Terhelési áram: 10 A · Áram (max.): 80 A · Üzemi feszültség: 230 V, 400 V
