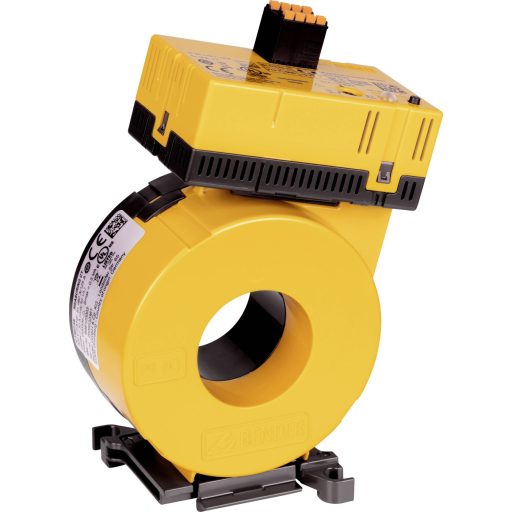

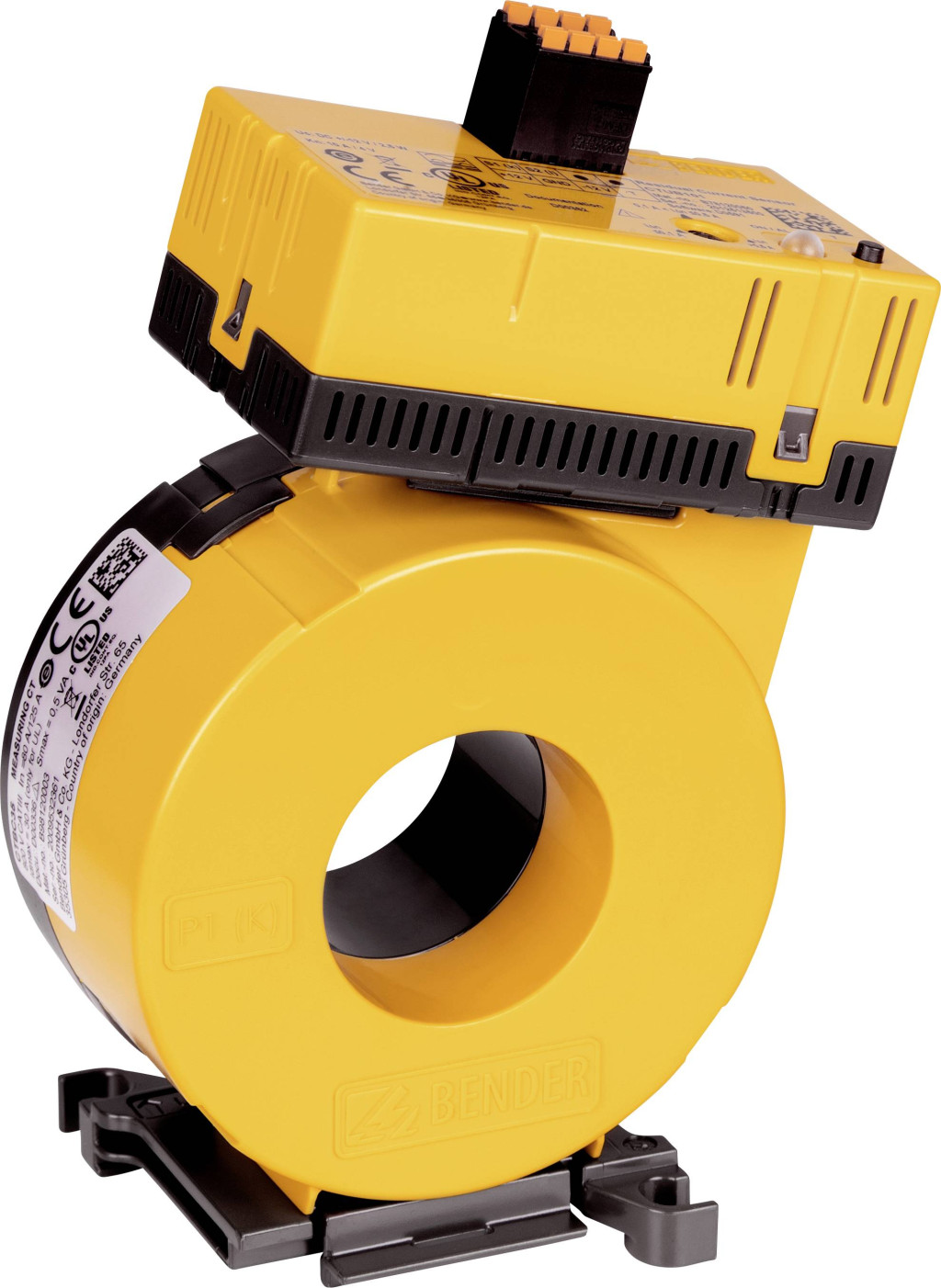

Áramváltó mérése CTUB101-CTBC35
• Kombinált teszt és visszaállítás gomb
• Többszínű LED a működési, hiba- és állapotüzenetekhez
• Cserélhető elektronikai modul az elsődleges vezetők mechanikai elválasztása nélkül
• A funkciók kiterjesztése / utólagos felszerelése vagy megváltoztatása megváltozott megfigyelési követelményekkel
• Érzékeny a terhelés áramára a mágneses teljes képernyő miatt (csak CTUB10xCTBC20P… 210P)
• A mérőáram-transzformátor csatlakozásának figyelése
• Tápfeszültség DC ± 12 V / DC 24 V
• CTUB10x-CTBC20… 210 az RCMS460 / 490 sorozat maradékáram-felügyeleti rendszereihez és az RCMA420 / 423-os maradékáram-felügyeleti eszközökhöz
• CTUB10x-CTBC20P… 210P az RCMS460 / 490 sorozat maradékáram-felügyeleti rendszereihez és az RCMA420 / 423-os maradékáram-felügyeleti eszközökhöz. Nagyon magas, a rendszerhez kapcsolódó csúcsterhelésű áramokkal használható.
• CTUB104-CTBC20… 210 (P) az EDS440 és EDS441LAB sorozatú szigeteléshiba-helymeghatározó eszközökhöz
A CTUB100 sorozat mérőáram-transzformátorai a CTBC ... áramátalakító magok és a CTUB10 elektronikus modulok kombinációi, amelyek AC és DC áramokat ötvöznek
értékelhető mérési jel átalakítása. A mérési jel kiértékelhető az RCMA420 / 423, RCMS460 / 490 vagy EDS440 / EDS441LAB sorozatú eszközökkel.
A mérőáram-transzformátorok és a megfelelő eszközök közötti kapcsolat 2 vagy 6 eres kábelen keresztül történik. DC, AC és 3 (N) AC rendszerekben használhatók
.
A CTUB101-CTBCxx mérőáram-transzformátorok az RCMA420 / 423 sorozat eszközeihez való csatlakoztatásra szolgálnak, és közvetlenül a kiértékelő eszközhöz vannak csatlakoztatva a 6-eres kábelen keresztül
DC ± 12 V tápfeszültséggel szállítva A CTUB102-CTBCxx mérőáram-transzformátorokat egy RCMS460 / 490-hoz való csatlakoztatásra szánják. Ha a CTUB102-CTBCxx mérőáram-transzformátorok egy RCMS460 / 490 rendszerhez vannak csatlakoztatva, akkor a mérőáram-transzformátorokhoz 24 V DC tápegységre van szükség, amely tartozékként kapható.
A CTUB104-CTBCxx mérőáram-transzformátorokat egy EDS440 vagy EDS441LAB-hoz történő csatlakoztatásra szánják. Ha a CTUB104-CTBCxx mérőáram-transzformátorokat olyan a
Ha a szigetelési hibalokátor csatlakoztatva van, a mérőáram-transzformátorhoz 24 V DC tápegységre van szükség, amely tartozékként kapható.
A CTBC20P… 210P sorozatú áramváltó magok integrált mágneses árnyékolással rendelkeznek, és nagy terhelésű vagy beindító áramú alkalmazásokhoz alkalmasak.
Ez a szöveg gépi fordítással készült.
Műszaki adatok: Elsődleges áram: 125 A · Méret, hossz: 78 mm · Méret, magasság: 151 mm · Méret, szélesség: 126 mm · Súly: 310 g · További műszaki adatok: Névleges feszültség: 800 V
Túlfeszültség kategória: III
Működési magasság: ≤ 2000 m tengerszint feletti magasságban
Névleges impulzusfeszültség: IC1 / IC2 8 kV
Névleges szigetelési feszültség (megerősített szigetelés): IC1 / IC2 800 V
Szennyeződési fok 2.
Tápfeszültség Us: DC ± 12 V
Munkaterületünk: ± 2%
Ripple Us: ≤ 1%
Saját fogyasztás: ≤ 2,5 W
Bemeneti áram: 500 mA (az RCMA423 alapján)
CTBC35 IΔn = 30 mA-nél: 80 A
CTBC35 IΔn = 300 mA-nél: 125 A
Mérési pontosság: ± 1%
Teszt tekercselés: igen
Névleges termikus maradékáram Icth: 30 A
Névleges rövid ideig tartó termikus áram Ith: 2,4 kA / 1 s
Névleges csúcsáram Idyn: 6 kA / 40 ms
Kimenet
Megnevezés: S1 (k), S2 (l)
Méretarány: 400 mV / 1 A
Max. feszültség: 10 V
Max. Csatlakozási hossz: 10 m
Kimeneti ellenállás: 172 Ω
Védettség, beépített alkatrészek (DIN EN 60529): IP40
Védelmi fokozat, kapcsok (DIN EN 60529): IP20
UL94 V-0 tűzveszélyességi osztály · Vezeték átvezetési átmérő: 35 mm
