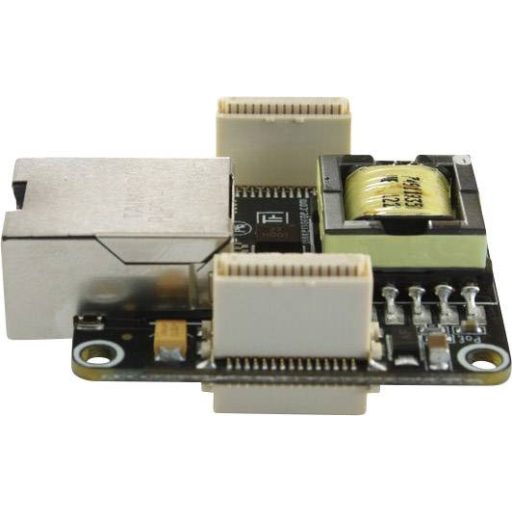

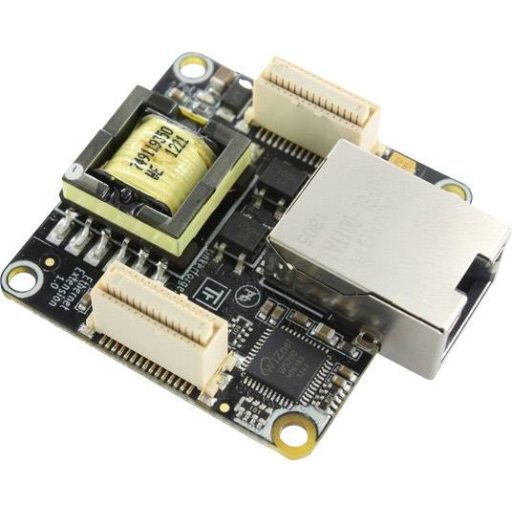

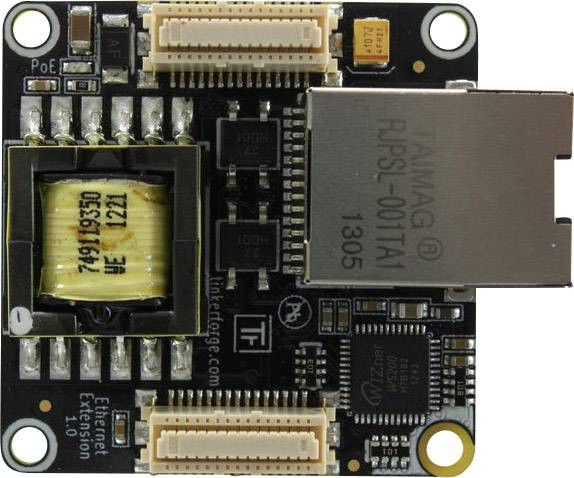

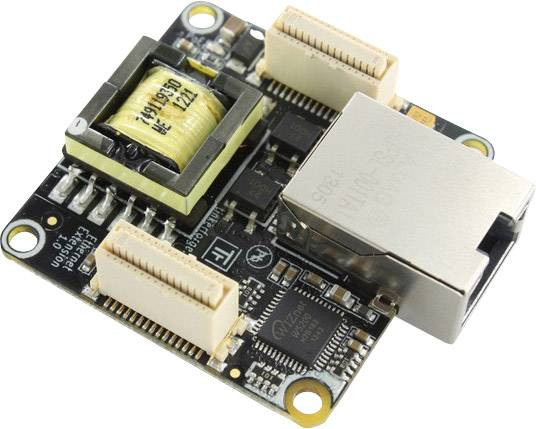

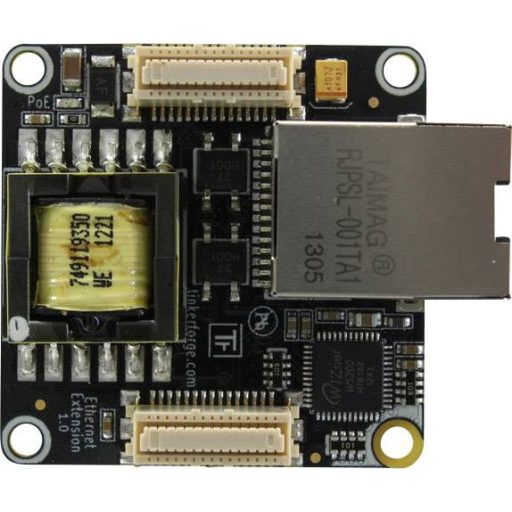

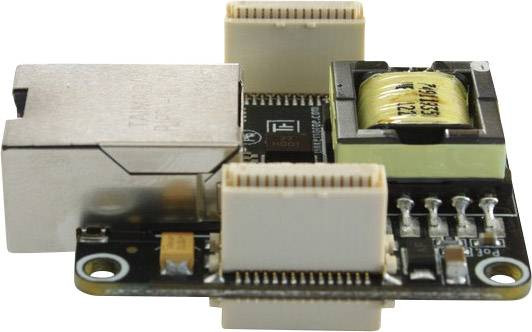

Tinkerforge Ethernet mester kiterjesztés PoE-vel
Közvetlenül kommunikálj a Bricks / Bricklet Brickd nélkül
Támogatja a 10/100 Mbit / s Ethernet hálózatot (1000 Mbit / s kompatibilis)
Integrált PoE tápegység (PD osztály 0 az IEEE 802.3af esetén)
Lehetővé teszi a verem táplálását Ethernet kábellel
Ezzel az Ethernet kiterjesztéssel a tégla és a tégla integrálható egy LAN-ba. A 10BaseT / 100BaseTX Ethernet támogatott, és a modul 1000BaseTX kompatibilis. A kiterjesztést két változatban kínálják: A PoE verzióban van egy integrált PoE tápegység, amely lehetővé teszi a csatlakoztatott modulok tápellátását az IEEE 802.3af ipari szabványnak megfelelően, így a tápellátást PoE injektorokon, valamint PoE kompatibilis kapcsolókon keresztül lehet biztosítani. Ezen felül rendelkezésre áll egy második változat PoE nélkül.
Mivel maga a kiterjesztés képes kezelni az API által generált TCP / IP csomagokat, közvetlenül okostelefonról, táblagépről vagy (beágyazott) PC-ről lehet vezérelni. A tégla démonra már nincs szükség.
Az Ethernet kiterjesztés Master Brick vagy RED Brick együttesen használható. Más téglák ellenőrzéséhez verem építhető belőlük, és a fő téglara vagy a piros téglara helyezhető. Brikettek használata esetén egyszerűen összekapcsolhatók a veremben lévő bármelyik téglával (a RED tégla kivételével).
A programozó szempontjából az Ethernet kiterjesztés használata teljesen átlátható, azaz minden tégla és tégla felhasználható úgy, mintha USB-n keresztül közvetlenül csatlakoznának a vezérlő eszközhöz.
Ennek a kiterjesztésnek a használatához a használt fő tégla verziójának 2.1.0 vagy újabb firmware verzióval kell rendelkeznie.
Ethernet KonfigurationAz Ethernet kiterjesztés kétféle módon konfigurálható: DHCP vagy statikus IP. Az IP-t, az alhálózati maszkot és az átjárót csak statikus IP-módban kell megadni.
Az Ethernet kiterjesztés MAC címe nincs rögzítve, és hozzá van rendelve. Ha ez valamilyen okból elveszik, az megtalálható az Ethernet kiterjesztés matricáján.
A konfiguráció befejezése után kattintson az "Ethernet konfiguráció mentése" gombra, és indítsa újra a Master Brick-t.
WebSocketsAz Ethernet kiterjesztés a Master Brick Firmware 2.2.0 verziója óta támogatja a WebSocket szolgáltatást. A "Max Connections" beállítás lehetővé teszi az Ethernet kiterjesztés hét aljzatának kívánság szerinti megosztását a normál és a WebSocket kapcsolatok között.
A WebSocket a JavaScript kötés böngészője használja a téglák és a téglák ellenőrzéséhez.
AuthentifizierungAz Ethernet kiterjesztés a hitelesítést támogatja, a Master Brick Firmware 2.2.0 verzió óta. Alapértelmezés szerint ez deaktiválva van. A hitelesítés aktiválásához a jelölőnégyzetet "Authentication használata" -re kell állítani, és be kell adni a hitelesítési titkot. A titok legfeljebb 64 ASCII karakter hosszú lehet. A konfiguráció mentése és a Master Brick újraindítása után a hitelesítés aktív.
Mostantól kezdve minden egyes TCP / IP kapcsolatnak az Ethernet kiterjesztéssel kell igazolnia, hogy ismeri a hitelesítési titkot, mielőtt a normál kommunikáció megtörténhet.
PoE StromversorgungPéldául egy PoE injektor felhasználható egy tégla és tégla köteg szállítására a PoE-n keresztül. Az Ethernet kiterjesztés ezután a teljes kötetet biztosítja. Az aktív PoE-t a mellékelt zöld LED jelzi.
Az egyenáramú, a szervo vagy a lépcsőzetes téglákhoz csatlakoztatott szervókat és (lépés) motorokat nem lehet a PoE-n keresztül szolgáltatni, mivel a PoE feszültsége ehhez túl magas lenne.
Az Ethernet kiterjesztés csökkenthető tápegységgel működtethető.
Ez a szöveg gépi fordítással készült.
Műszaki adatok: Alkalmas (egykártyás számítógép): TinkerForge · További műszaki adatok: Energiafogyasztás: 100mA (átlag), 175mA (maximum) · PoE 5V veremkészlet:
1A · Ethernet támogatás: 10BaseT / 100BaseTX, 1000BaseTX kompatibilis · Az egyidejű csatlakozások maximális száma: 7 · Súly: 22g
