PCE-PA6000 teljesítménymérő
Automatikus méréstartomány-választás
Multiméter funkció
Az árammérés közvetlenül és közvetve áramváltók vagy árambilincsek segítségével lehetséges
Aktív teljesítmény / látszólagos teljesítmény mérése
Teljesítménytényező mérés Energiafogyasztás mérés (kWh)
Mért érték és csúcsérték
Tartsa a funkciót magasan / alacsonyan
Riasztási funkció
RS-232 csatlakozó
Elemes és hálózati működés lehetséges
Biztonság: IEC-1010-1 CAT II 600 V
Az ábra a további elérhető PCE-PA-ADP hálózati adaptert mutatja. A két képen a teljesítményelemzőhöz mellékelt elemző szoftver látható.
Egyszerre négy mért érték jeleníthető meg, és a hosszú távú mérések nagyon szépen elvégezhetők a grafikus kijelző segítségével, és egy későbbi időpontban kiértékelhetők.
Univerzálisan alkalmazható teljesítményanalizátor RS-232 interfésszel és kiértékelő szoftverrel a fogyasztók teljesítményelemzéséhez A PCE-PA6000 teljesítményelemző asztali vagy hordozható mérőeszközként használható valós teljesítmény, látszólagos teljesítmény, teljesítménytényező, energiafogyasztás, váltakozó teljesítmény mérésére. feszültség, váltóáram, egyenfeszültség, egyenáram, ellenállás és frekvencia. Az áram/teljesítmény mérés ezzel a teljesítmény-analizátorral vagy közvetlenül a mellékelt mérővezetékekkel, vagy közvetetten, bilincsmérőkkel is elvégezhető. Az analizátor lehetőséget kínál 100/5 A vagy 1000 / 5A transzformációs arányú ipari áramváltók csatlakoztatására is. A nagyméretű, könnyen leolvasható, 93 x 52 mm-es LCD kijelzőn egyszerre több mérési eredmény is látható, pl. watt, cos f, ACV, ACA. Az opcionálisan elérhető PCE-PA-ADP tápadapter segítségével a Schuko csatlakozóval ellátott terhelések (16 ACA-ig) nagyon egyszerűen és biztonságosan csatlakoztathatók a teljesítményelemzőhöz mérés és elemzés céljából. A mérőkészülék RS-232 adatinterfésszel rendelkezik, az elemző szoftver segítségével az adatokat PC-re viheti át, feldolgozhatja és elmentheti. Emiatt ideális eszköz a műhelyben való használatra vagy a fogyasztók számára a teljesítményméréshez és a helyszíni hibaelhárításhoz.
Ez a szöveg gépi fordítással készült.
Műszaki adatok: További műszaki adatok: Műszaki adatok Funkció Mérési tartomány Pontosság Felbontás
Aktív teljesítmény mérés (AC, valós teljesítmény), közvetlen mérés 1 W ... 6kW 1W ±1,5% + 5dgt.
Aktív teljesítménymérés (AC, valós értékű teljesítmény), melléken keresztül. Szorító adapter vagy áramváltó 1 W ... 999,9 kW 1 W ±1,5 % + 5 számjegy
Látszólagos teljesítménymérés (AC) 0,01 VA ... 9.999kVA 0.01VA ±2% +2 dgt.
Teljesítménytényező (cos f) 0,00 ... 1,00 0,01 ±1,5% + 2 számjegy KWh számláló 0,001 Wh ... 9999 kWh 0,001 Wh ±1% + 1 számjegy ACV/DCV 0,1V... 600V 0,1 / 1V ±1% + 1 dgt. (101... 600V) ACAeff/rms DCAeff/rms közvetlen max 10 A 10 mA, induktív szondával max 1000 A 1 A ±1 % + 3 dgt. ACA bilinccsel 2000 A-ig (bilincstől függően)
frekvencia 10,0 ... 999 Hz 0,1 Hz 1% + 1 számjegy Ohm 1Ω... 19,99kΩ 1 / 10Ω ±1% +1 számjegy
Kijelző 93x52mm
Többfunkciós LCD kijelző
Környezeti feltételek max. 80% relatív páratartalom / 0 ... +50 °C
Tápellátás 6 x 1,5 V AA elem vagy tápegység
Méretek (Sz x Ma x Mé) 280 x 210 x 90 mm
Súly: 1600 g

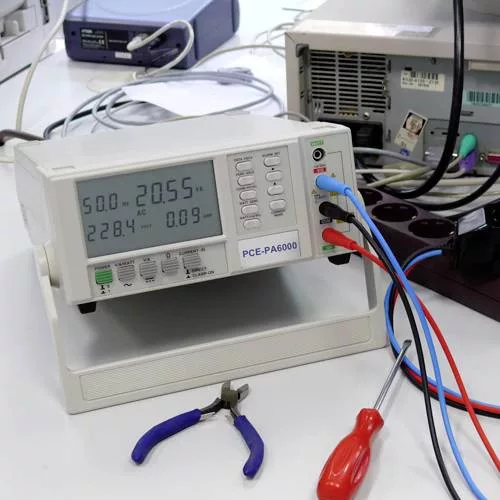

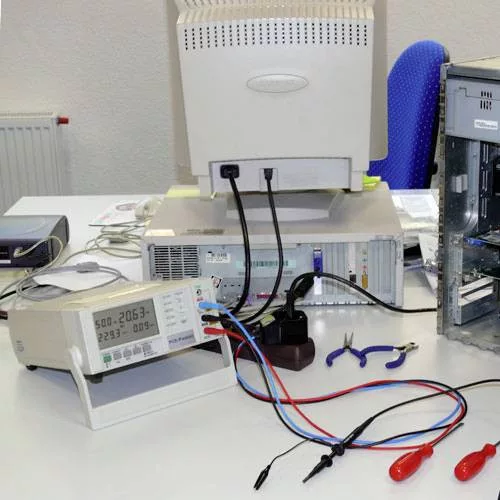

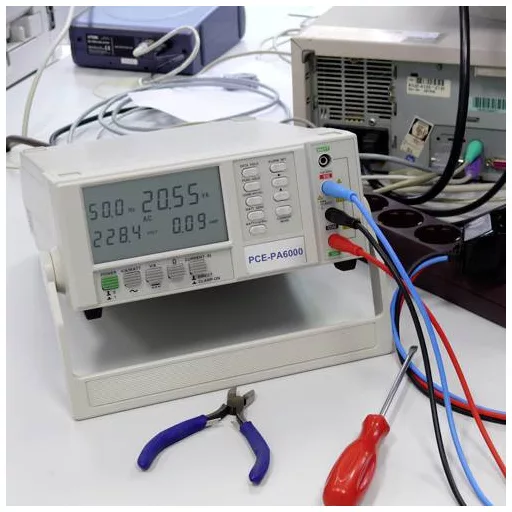

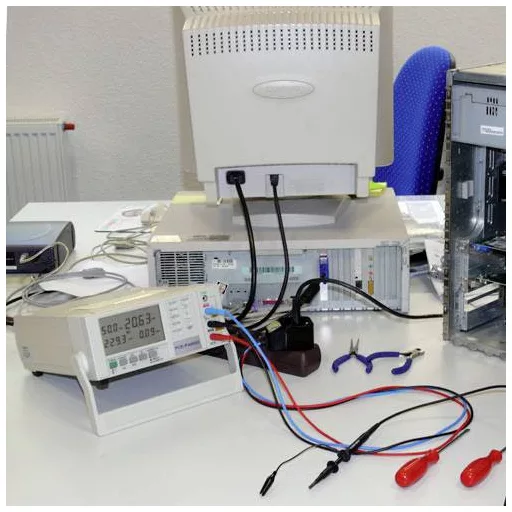

Alkalmazási példák A mellékelt ábrán a számítógép-javításban használt PCE-PA6000 teljesítményelemző látható. A hálózati adapter használatának köszönhetően az áramfelvétel és a teljesítménymérés gyorsan és biztonságosan elvégezhető érintési feszültségekkel szemben, nagy kábelezési vagy bekötési erőfeszítés nélkül. Itt láthatja a teljesítményelemző rendkívül nagy és informatív LCD-kijelzőjét. Egyszerre legfeljebb négy mért érték jelenik meg. A megjelenítés módja a funkciómódtól függően változik. Ezenkívül az opcionálisan megvásárolható hálózati adapter nagyon szép látvány. Egyszerűen csatlakoztassa az adaptert az aljzatba, és csatlakoztassa a fogyasztót a Schuko dugóhoz és a hálózati adapterhez. Ebben az alkalmazásban egy elektromos fűtőventilátor hőteljesítményét sikeres javítás után a PCE-PA6000 teljesítménymérőnkkel ellenőrzik. A hálózati adapter is nagyon hasznos itt. A legegyszerűbb telepítés maximális biztonsággal, nincs csupasz kábelvég, mint általában messze földön. A teljesítményelemzővel minden kisméretű elektromos készülék 16A-ig közvetlenül, valamint a nagyfogyasztók (áramkapoccsal vagy áramváltóval) nagyon pontosan, biztonságosan és egyszerűen ellenőrizhető.
Szállítás tartalma: Szállítási terjedelem 1 db PCE-PA6000 teljesítményelemző
1 mérővezeték-készlet
1 x RS-232 kábel
1x elemző szoftver
6x akkumulátor és használati útmutató
