PCE Instruments

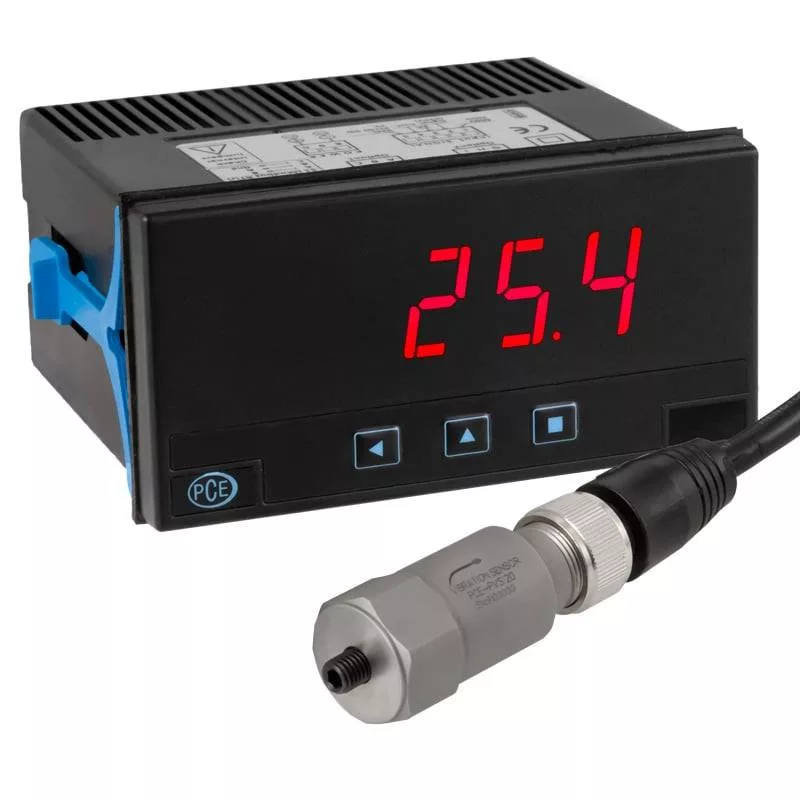

PCE-PVS 20-DPD-U
Gyorsulásmérő
0,1 %
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. ABM-PVS 20-DPD-U műszer
PCE-PVS 20 gyorsulásmérő
vízszintes vagy függőleges szerelés
Folyamatjel kimenet
MIL-C-5015 csatlakozó
M6 folyamatcsatlakozás
különböző mérési tartományok
robusztus konstrukció
PCE-DPD-U beépített kijelző
Előlapi IP 65 védettség
Különböző egységek lehetségesek.
Digitális kijelző ipari folyamatokhoz
opcionális kimenetek
4 számjegyű digitális kijelző
Sokféle érzékelő csatlakoztatható
Gyorsulásmérő a rezgési sebesség monitorozásához / 4 ... 20 mA-es kimenet MIL-C-5015 csatlakozó / 3 ... 1500 Hz sávszélesség
A gyorsulásmérőt a rezgési sebesség folyamatos monitorozására tervezték. A gyorsulásmérő különféle kivitelben kapható. A gyorsulásmérő típusától függően különbséget tesznek a kialakítás és a mérési tartomány között. A gyorsulásmérő a rezgési sebességet ± 12,7 mm/s vagy ± 25,4 mm/s tartományban méri 3 Hz és 1500 kHz közötti frekvenciatartományban.
A mért rezgési sebességet 4 ... Kimenet: 20 mA folyamatáram. A rezgésérzékelő egy áramhurokban csatlakozik egy vezérlőhöz vagy folyamatkijelzőhöz egy MIL-C-5015 csatlakozón keresztül. A csatlakozóaljzat a kialakítástól függően függőlegesen vagy vízszintesen van felszerelve a gyorsulásmérőre. A gyorsulásmérő 12 V feszültséggel működtethető... 24 V/DC
PCE-DPD-U univerzális kijelző különféle jelekhez / 4 számjegyű / opcionális kimeneti kártyák / moduláris kialakítás / IP65 előlap
A beépített mérőműszer AC és DC voltmérőként (akár 600 Vac / DC-ig), AC és DC ampermérőként (akár 5 AAC / DC-ig) konfigurálható. Továbbá a beépített mérőműszer kijelzi a folyamatjelek (mA, VDC), hőelemek, rezisztív hőmérséklet-érzékelők (Pt, Ni, PTC és NTC), ellenállások, potenciométerek és frekvencia mért értékeit. A beépített mérőműszer az előlapi gombokkal konfigurálható. A beépített mérőműszer egy 96 x 48 mm-es (1/8 DIN) szabványméretű vezérlőpanel-kivágásba van beszerelve. A mért érték 4 számjeggyel skálázható (9999 / -1999).
A beépített mérőműszer emellett gyors hozzáférési funkcióval rendelkezik a riasztási alapértékekhez, külső vezérléssel az előre meghatározott funkciók aktiválásához, Eco móddal az alacsony fogyasztás érdekében, választható kettős skálázással és 5 konfigurálható fényerőszinttel. Egyetlen univerzális tápegység 18 ... A 265 V AC/DC feszültségnek köszönhetően a beépített mérőműszer könnyen használható folyamatmérő eszköz. A beépített mérőműszer felhasználója számára opcionális kimeneti és vezérlési modulok (relék, analóg kimenet, Modbus RTU) állnak rendelkezésre.
Ez a szöveg gépi fordítással készült.
Equipment: vízszintes vagy függőleges szerelés
IP65 süllyesztett jelzőfény
Technical specifications: Alap-pontosság: 0,1 % · Kijelző (mérőműszer): LED-es · Méret, hossz: 48 mm · Méret, magasság: 91 mm · Méret, szélesség: 91 mm · Mérő funkció: Gyorsulás,Frekvencia,Feszültség DC,Feszültség AC,Áramerőség,Áramerősség DC,Áramerősség AC,Ellenállás,feszültség · Súly: 1200 g · További műszaki adatok: PCE-PVS 20 gyorsulásmérő
Mérési tartomány ± 25,4 mm/s
Frekvenciatartomány 3 ... 1500 Hz
2. kimenet, 4. vezető ... 20 mA
érzékenység 5%
Ütéshatár ± 1000 g
Tápegység 12 ... 24 V DC áramhurokban
Szigetelés a talajjal szemben 108 ohm
Kimeneti impedancia 100 ohm
Kialakítás: Függőleges csatlakozás
Elektromos csatlakozók
A jelű tű: +4 ... 20 mA
B tű: - 4 ... 20 mA
Csatlakozás típusa 2 tűs MIL-C-5015
Üzemi hőmérséklet -40 ... 85 °C
Méretek Ø22 x51
M6-os rögzítőmenet
PCE-DPD-U beépített kijelző
Bemenet
2 és 3 vezetékes PT100, PT500, PT1000, Ni100, Ni200, Ni1000
K, J, E, N, L, R, S, B, T, C típusú hőelemek
Potenciométer: 500 ... 20 kOhm
Ellenállás: 5k ... 50 kOhm
Folyamatjelek: 4 ... 20 mA, 0 ... 10 V
Frekvencia: 0 ... 100 Hz
Egyenfeszültség: 60mV, 200mV 2V, 20V, 200V, 600V
Egyenáram: 20 mA, 5 A
Váltakozó feszültség: 2V, 20V, 200V, 600V
Váltakozó áram: 20 mA, 5 A
Mérési sebesség 3/másodperc
16 bites felbontás
Pontosság 0,1 %
Belső impedancia
Feszültségmérés: 1 MΩ
Árammérés: 12 Ω
21 pontos skála
Kijelző: 4 számjegyű, 7 szegmenses LED kijelző, háromszínű
Kijelzési tartomány -1999 ... 9999
Kimenetek: Relé, analóg, soros, opcionális kimeneti kártyákkal
Környezeti hőmérséklet
Üzemi hőmérséklet: 0 °C ... ... 55 °C
Tárolás: -20 °C ... +70°C
Digitális kijelző méretei: 96 mm x 48 mm x 91 mm
92 mm x 45 mm-es panelkivágás (DIN szabvány szerint)
Tápfeszültség 18 ... 265 V AC/DC
Védettségi szint: IP 65
Súly 200 gramm
Felszerelés
Rögzítőkapcsok szorítócsavarokkal, elektromos csatlakozás sorkapocslécen keresztül
Digitális kijelzőház: Robusztus műanyag ház · Üzemi feszültség: 265 V/AC
Package contents: 1 x PCE-PVS 20-DPD-U gyorsulásmérő kijelzőegységgel együtt
1 x MIL-C 5015 csatlakozó 5 m-es kábelen
2 db szorító
2 db használati útmutató.
