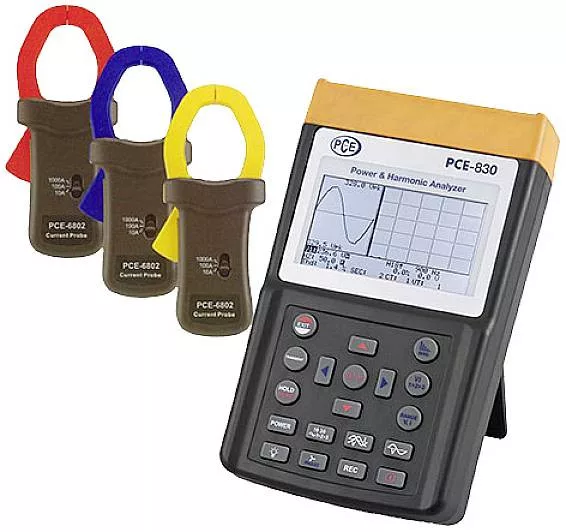

Táphálózati zavarelemző PCE-830-2
3 fázisú / 4 vezetékes, 3 fázisú / 3 vezetékes, 1 fázisú / 2 vezetékes, 1 fázisú / 3 vezetékes hálózatok elemzése
Valódi effektív mérés (V 123 és I 123)
Aktív teljesítménymérés (W, KW, MW, GW)
Látszólagos és meddő teljesítmény mérés (KVA, KVAR)
Teljesítménytényező (PF)
Teljesítményzavar-elemző PCE-830-2 3-fázisú teljesítménymérő / energiamérő készülék és harmonikus analizátor adattárolóval / PC interfésszel és szoftverrel A PCE-830 teljesítményzavar-elemző az AC elektromos mennyiségek egy-három fázisú mérésére szolgál. hálózat. Nem csak a "normál" mért változókat, mint a feszültség, áramerősség, frekvencia, teljesítmény és energia határozza meg az áramrendszeri zavarelemző, hanem az EN50160 szabvány szerint előírt értékeket is megjeleníti, mint a harmonikusok, interharmonikusok és aszimmetria. A hálózatban fellépő zavarok, mint például megszakítások, leállások, átmeneti vagy tranziens túlfeszültségek (16uS időtartamtól) a megfelelő értékekkel határozhatók meg. A nagyon nagy kontrasztú, háttérvilágítású pontmátrix LCD kijelző akár 35 paramétert is megjelenít egyszerre. Egyszerre akár 3 árambilincs is illeszthető. Adatgyűjtő módban akár 17470 mért érték (3 fázis / 4 vezetékes), legegyszerűbb esetben akár 52 400 mért érték (1 fázis / 2 vezetékes) tárolható 85 adatban készletek. Ez a PCE-830 áram- és hálózati zavarelemző ezért ideális a hosszú távú elemzéshez. A készülékben összegyűjtött mért értékek tetszés szerint átvihetők PC-re és a megfelelő elemző szoftverrel kiértékelhetők. A szállítási terjedelemben minden benne van, ami a méréshez és értékeléshez szükséges (beleértve a szoftvert és az adatkábelt is). A teljesítménymérőt gyárilag kalibrálva szállítjuk, de opcionálisan laboratóriumban is kalibrálható és ISO szerint tanúsítható (első rendelésre vagy újrakalibrálásra, pl. évente).
Ez a szöveg gépi fordítással készült.
Műszaki adatok: Kalibráció: Gyári standard (tanúsítvány nélkül) · További műszaki adatok: AC watt (50 vagy 60 Hz, PF 0,5–1)
Méréstartomány
feloldás
Pontosság
5.0 ... 999,9 W
0,1 W
±1% ±0,8 watt
1000... 9.999 kW
0,001 kW
±1% ±8W
10.00... 99,99 kW
0,01 kW
±1% ±80W
100,0... 999,9 kW
0,01 kW
±1% ±0,8 kW
1000... 9999 kW
1 kW
±1% ±8 kW
AC áram (50 vagy 60 Hz, automatikus tartomány, TRMS)
Méréstartomány
feloldás
Pontosság
0,04A... 1 A
0,001 A
±0,5% ±0,05A
0,4A... 10,0 A
0,01 A
±0,5% ±0,05A
4A... 100,0 A
0,1A ±1,0%
±0,5 A
AC feszültség (50 vagy 60 Hz, TRMS)
Méréstartomány
feloldás
Pontosság
20,0 ... 500,0 V
0,1 V
±0,5% ±5 számjegy
(fázis nullára)
20,0 ... 600,0 V
0,1 V
±0,5% ±5 számjegy
(fázis a fázis ellen)
AC feszültség harmonikus torzítása
Méréstartomány
feloldás
Pontosság
1 ... 20
0,1 %
±1,0 %
21 ... 49
0,1 %
4% vM érték. ± 2,0 %
50 ... 99
0,1 %
6% vM érték. ± 2,0 %
AC áram harmonikusai %-ban
Méréstartomány
feloldás
Pontosság
1 ... 20
0,1 %
az átlagérték ±0,2%-a. ±1,0 %
11 ... 20
0,1 %
±2% vM érték. ±1,0 %
21 ... 50. (A)
az átlagérték 0,1%-a ±5%-a.
±1,0 %
21 ... 50. (mA)
az átlagérték 0,1%-a ±10%-a.
±1,0%
51 ... 99
0,1 %
az átlagérték ±35%-a. ±1,0 %
Teljesítménytényező (PF)
Méréstartomány
feloldás
Pontosság
0.00 ... 1,00
0,01
±0,04
fázisszög (phi)
Méréstartomány
feloldás
Pontosság
-180°... 180°
0,1°
±1°
Teljes harmonikus torzítás
Méréstartomány
feloldás
Pontosság
0,0 ... 20,0 %
0,1 %
±1 %
20,0 ... 100 %
0,1 %
±3% vM érték. ±5%
100... 999,9 %
0,1 %
az átlagérték ±10%-a. ±10%
Csúcsérték mérés AC feszültség/áram mellett
Méréstartomány
feloldás
Pontosság
50 Hz
19uS
±5% ±30 számjegy
60 Hz
16uS
±5% ±30 számjegy
AC feszültség/áram csúcsértékének mérése
Méréstartomány
feloldás
Pontosság
1.00... 99.99
0,01
±5% ±30 számjegy
Frekvencia tartomány Auto módban
Méréstartomány
feloldás
Pontosság
45 ... 65 Hz
0,1 Hz
0,1 Hz
Adatmemória 512 kB (nem felejtő memória) akár 52420 mért értékhez 1 fázisú/2 vezetékes méréshez
USB interfész (optikailag leválasztott)
A Windows 2000 XP, ME vagy újabb rendszerhez használható szoftver és adatkábel a csomagban található
Kijelző Háttérvilágítású pontmátrix LCD kijelző
Tápellátás 8 x 1,5 V AA típusú (Mignon)
Méretek 257 x 155 x 57 mm
Súly: 1160g
Környezeti feltételek max. 85% relatív páratartalom / -10 ... +50 °C
Védettségi fokozat / szabványosítás IEC 61010, 600 V/CAT III
Clamp Meter PCE-6802 (1000A)
Vezető bemenet 55mm
Átmérő tartomány manuális kiválasztása (10A, 100A, 1000A)
Méretek 244 x 97 x 46 mm
Súly: 600g
Szállítás tartalma: 1 db PCE-830-2 hálózati zavarelemző
3 x árambilincs PCE-6802 (1000A)
4 x szigetelt krokodil klipsz
4 db biztonsági mérővezeték, mindegyik 3 m hosszú
8x akkumulátor
1 db hálózati adapter
1 db hordtáska
1 x USB PC kábel
1x szoftver (angolul beszél)
1 db használati útmutató
