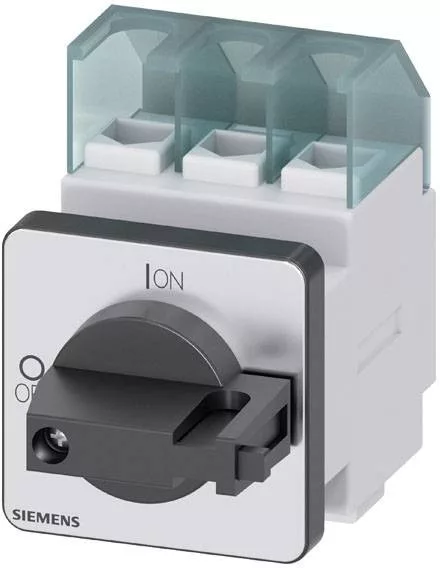

3LD switch disconnector, main switch, 3-pole, Iu: 25 A, operating power/...
SENTRON, Switch disconnector 3LD, main switch, 3-pole, Iu: 25 A, Operating power / at AC-23 A at 400 V: 9.5 kW, floor mounting with door coupling, knob-operated mechanism, black, 4-hole mounting of the handle The 3LD main and emergency switching-off switch as a maintenance switch for safe disconnection of loads in a wide variety of environments. There are numerous possible applications for the 3LD disconnector units. After disconnects from the grid, they ensure safe activation of all of the electrical equipment, thus switch, for example, to three-phase motors, but also air-conditioning and ventilation systems. 3LD have proven themselves in many fields, particularly in processing machines in mechanical and conveyor system engineering, and in the chemical sector and food and beverage industries. Key features of the Siemens 3LD main and emergency off switches: 1. Modular design, fast and easy mounting of auxiliary switches, N-PE terminal, or 4-pole 2. Versatile and global applications possible thanks to international IEC, UL and marine approvals. 3. Degree of protection IP65 with encapsulated housing for outdoor applications. 4. Can be used for DC applications. 5. Types of mounting: Front mounting, mounting plate, standard mounting rail. 6. Optimized disconnect from 16 A to 250 A with lockable rotary operating mechanism.

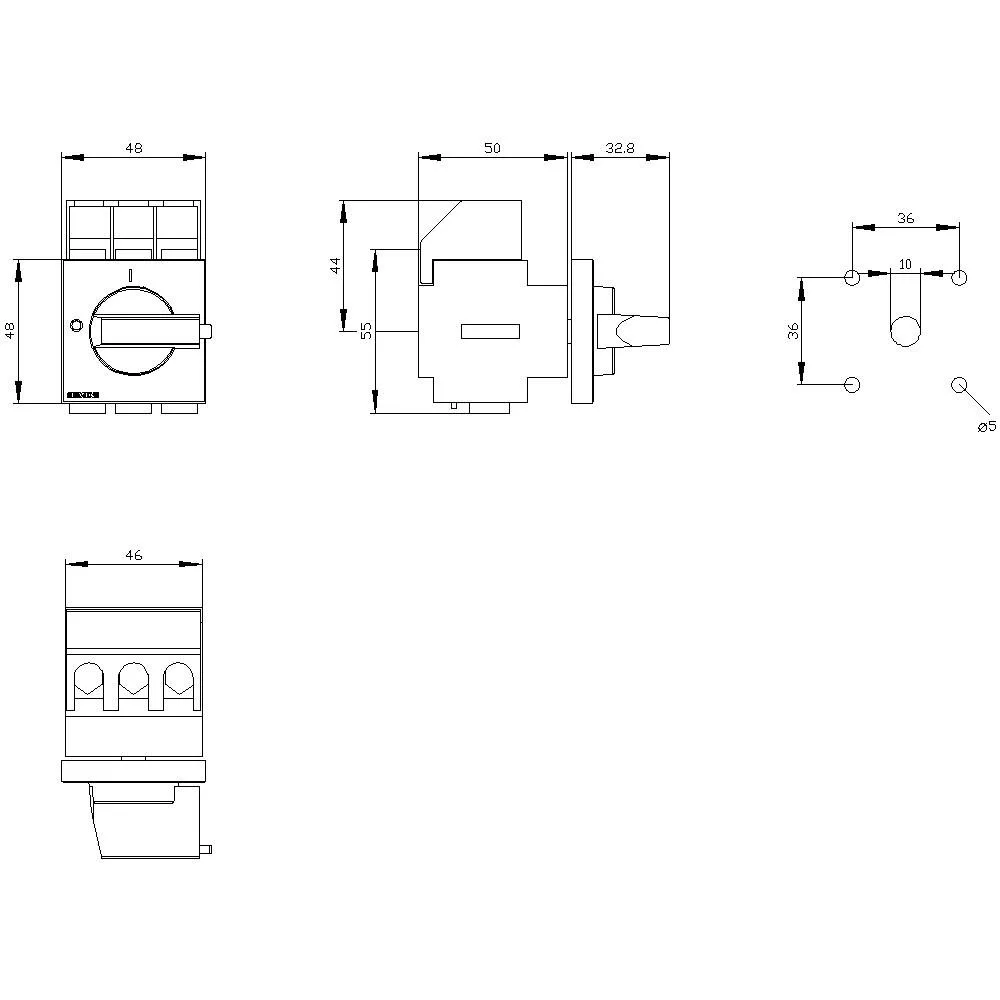

Műszaki adatok: Gyártói szín: Fekete · Keresztmetszet: 16 mm² · Kivitel (általános): főkapcsoló · Méret, magasság: 71 mm · Méret, mélység: 85.5 mm · Méret, szélesség: 49 mm · Névleges áram: 25 A · Pólusszám: 3 · További műszaki adatok: Kapcsolók száma: 1
A kijelző kialakítása / a helyzetkijelző kapcsolásának kézi működtetése: 1 BE - 0 KI
A működtető elem kialakítása: váltás
Az elektromos csatlakozás / főáramkör kialakítása: dobozkivezetés
Az elektromos csatlakozás kialakítása / segédérintkezőkhöz: csatlakozó kapcsok
A fogantyú kialakítása: gombos hajtás, fekete
Az eszköz típusa: rögzített telepítés
Rögzítési típus: beépített eszköz, rögzített beépítési technológia
Szerelési típus / elülső rögzítés 4 furatos rögzítéssel: igen
Szerelés / sínre szerelés típusa: igen
Kapcsolószerkezet: padlóra szerelhető ajtókapcsolóval
Működési frekvencia: 50 - 60 Hz
Használhatóság / főkapcsoló: igen
Alkalmazhatóság / kapcsoló-szakaszoló: igen
Használhatóság / biztonsági kapcsoló: igen
Használhatóság / karbantartás / javítás kapcsoló: igen
Elektromos élettartam (kapcsolási ciklusok) / AC-23 A-nál / 690 V-nál: 6000
Mechanikus élettartam (kapcsolási ciklusok) / tipikus: 100 000
Szigetelési feszültség: 690 V
Nettó súly: 186 g
A termék jellemzői / reteszelés: igen
Termékbővítő / segédkapcsoló: igen
IP / elülső védelmi osztály: IP65
Környezeti hőmérséklet üzem közben: -25 ° C - +55 ° C
Maximális teljesítményveszteség: 3,3 W.
Szennyezési fok: 3
Lakatok száma / maximum: 2
Üzemi teljesítmény / AC-23 A mellett / 400 V esetén: 9,5 kW
Üzemi teljesítmény / AC-3-on / 690 V-nál: 7,5 kW
A bilincs vastagsága / a lakatok / maximum: 6 mm
Folyamatos áram / az upstream biztosíték / UL szerint: 50 A
Folyamatos áram / a segédérintkezőnél: 10 A
A termék funkciója / KI állásban zárható: igen
Kapcsolási frekvencia / maximum [1 / h]: 50
Teljesítményveszteség vezetőnként / tipikus: 1,1 W. · Üzemi feszültség: 690 V/AC
